Come installare la cartuccia del filtro ad alto flusso nell'alloggiamento del filtro in FRP?

L'alloggiamento del filtro FRP ad alto flusso ha resistenza agli acidi e agli alcali e elevate prestazioni contro la corrosione. Spesso sostituisce l'alloggiamento del filtro in acciaio inossidabile per filtrare liquidi con elevato contenuto di sale, come acqua di mare, acqua salmastra, ecc. Gli alloggiamenti del filtro FRP ad alto flusso sono solitamente installati con Filtro PALL Ultipleat ad alto flusso o Filtro ad alto flusso PARKER Megaflow. L'installazione e la sostituzione del sistema di filtraggio ad alto flusso è uno dei passaggi importanti per mantenere il suo elevato effetto di filtrazione. Scopriamo di più sull'installazione e la sostituzione del sistema di filtraggio FRP ad alto flusso.

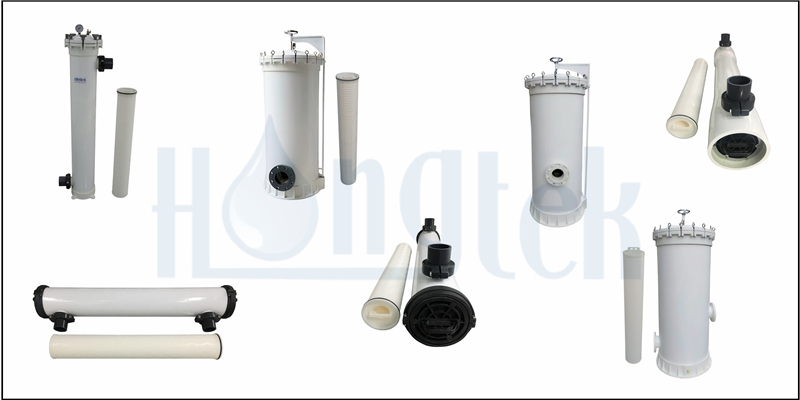

Quali sono i tipi di alloggiamenti per filtri ad alto flusso in FRP?

L'alloggiamento del filtro FRP può essere classificato in alloggiamento del filtro FRP verticale e orizzontale in base alla direzione di installazione e può essere suddiviso in alloggiamento del filtro a cartuccia singola e multipla in base al numero di elementi filtranti installati. Vari tipi di alloggiamenti per filtri possono soddisfare i requisiti di portata, pressione, ingombro, ecc. durante la progettazione di sistemi di filtraggio in diversi campi.

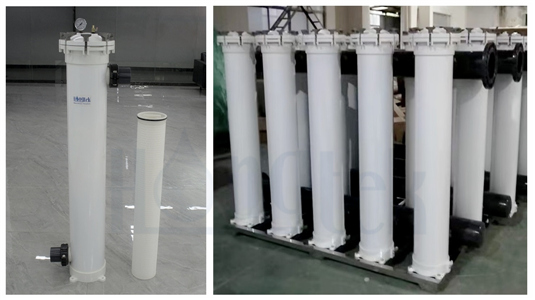

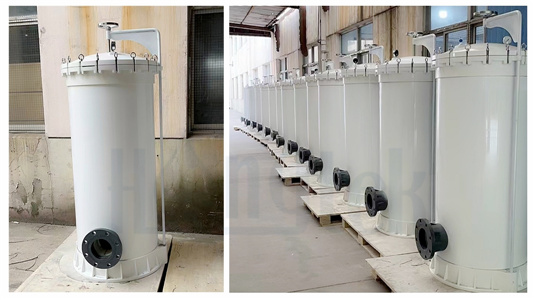

1. Alloggiamento del filtro verticale ad alto flusso in FRP

L'alloggiamento del filtro verticale in FRP può essere installato con cartucce filtranti singole o multiple ad alto flusso. Quando si progetta un sistema di filtrazione, per soddisfare i requisiti di portata e ingombro del sistema di filtrazione, è possibile scegliere di installare un alloggiamento del filtro in FRP singolo/multiplo o installare più alloggiamenti del filtro in FRP singolo/multifunzionali che lavorano in parallelo.

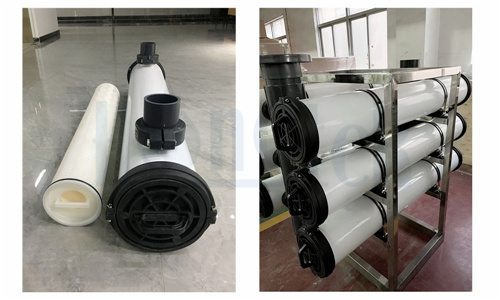

2. Alloggiamento del filtro orizzontale ad alto flusso in FRP

L'alloggiamento del filtro FRP orizzontale viene solitamente installato con un filtro ad alto flusso. Viene generalmente installato in parallelo per soddisfare i requisiti di portata dei vari sistemi di filtrazione. Inoltre, gli alloggiamenti per filtri orizzontali in FRP ad alto flusso sono solitamente installati in parallelo verticale, in modo che lo spazio possa essere utilizzato il più possibile e l'ingombro del sistema di filtrazione possa essere ridotto.

Come installare il Sistema di filtraggio ad alto flusso FRP?

Esistono due tipi di sistemi di filtrazione ad alto flusso in FRP: sistemi di filtrazione FRP verticali e orizzontali, che generalmente consistono in un alloggiamento del filtro in FRP singolo/multiplo o sono costituiti da più alloggiamenti del filtro in FRP singolo/multiplo in parallelo. Le fasi di installazione dei sistemi di filtrazione FRP verticale e orizzontale sono diverse. Diamo un'occhiata a come è installato il sistema di filtro FRP.

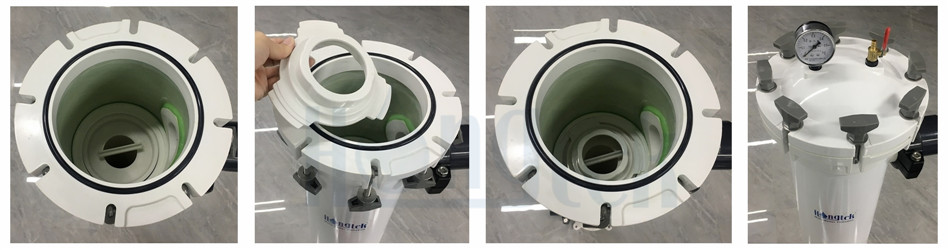

1. Guida all'installazione e alla sostituzione del sistema di filtraggio FRP verticale

1) Controllare e confermare innanzitutto che l'alloggiamento del filtro FRP verticale soddisfi le specifiche e assicurarsi che non vi siano danni. Quindi aprire il coperchio superiore dell'alloggiamento, estrarre il manometro, la valvola di scarico, il supporto fisso e le altre parti nell'alloggiamento, installare la valvola di scarico, la valvola di scarico e il manometro;

2) Assicurarsi che il sistema di filtraggio sia arrestato e chiudere la valvola di ingresso a monte e la valvola di uscita a valle dell'alloggiamento del filtro in FRP. Se è installato un alloggiamento del filtro FRP singolo/multiplo, collegare e fissare direttamente la flangia/morsetto di ingresso/uscita rispettivamente ai tubi di ingresso/uscita. Se si installano più alloggiamenti per filtri FRP singoli/multipli, assemblare innanzitutto gli alloggiamenti per filtri multipli in parallelo orizzontalmente, quindi collegare le flange/morsetto dell'ingresso/uscita dell'alloggiamento rispettivamente ai tubi di ingresso/uscita;

3) Se è installata una cartuccia del filtro a flusso elevato, sciacquare direttamente l'interno dell'alloggiamento del filtro FRP con acqua pulita, scaricare l'acqua nell'alloggiamento attraverso l'apertura di scarico dopo la pulizia, quindi chiudere ermeticamente la valvola di scarico. Se si desidera sostituire il filtro ad alto flusso, è necessario aprire la valvola di scarico sulla parte superiore dell'alloggiamento del filtro per rilasciare la pressione, quindi aprire il coperchio superiore dell'alloggiamento, estrarre la cartuccia del filtro ad alto flusso che deve essere sostituita e infine pulire l'interno dell'alloggiamento del filtro con acqua pulita. Dopo che le acque reflue sono state scaricate attraverso la porta di scarico, chiudere ermeticamente la valvola di scarico;

4) Disimballare il nuovo Cartuccia filtrante ad alto flusso e applicare lubrificante sull'anello di tenuta della cartuccia del filtro. Quindi, afferrare manualmente la maniglia a un'estremità della cartuccia ad alto flusso e installare la cartuccia del filtro nell'alloggiamento in FRP verticalmente, in modo che l'anello di tenuta sulla cartuccia del filtro sia a stretto contatto con l'anello di ritenzione dell'alloggiamento, quindi installare il supporto fisso;

5) Coprire la parte superiore dell'alloggiamento del filtro ad alto flusso in FRP e serrare il bullone oscillante per sigillare l'alloggiamento del filtro;

6) Avviare il sistema di filtraggio verticale FRP, aprire leggermente la valvola di ingresso dell'acqua a monte dell'alloggiamento del filtro, lasciare entrare il liquido e riempire completamente l'alloggiamento, fino a quando il liquido trabocca dalla porta di scarico, chiudere la valvola di scarico;

7) Aprire lentamente la valvola di uscita dell'acqua a valle dell'alloggiamento in FRP finché non è completamente aperta, quindi regolare lentamente la valvola di ingresso dell'acqua a monte dell'alloggiamento del filtro finché la differenza di pressione tra la parte a monte e quella a valle dell'alloggiamento raggiunge la differenza di pressione iniziale specificata dalla cartuccia del filtro ad alto flusso.

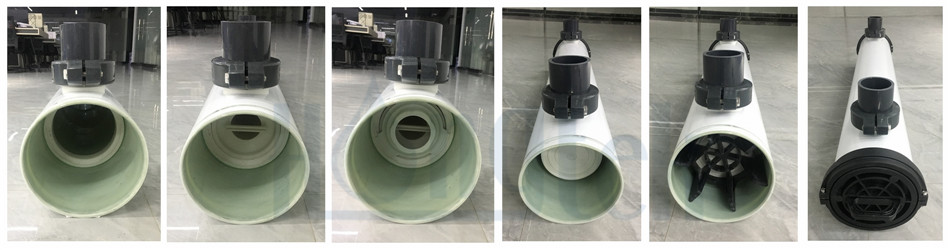

2. Guida all'installazione e alla sostituzione del sistema di filtraggio FRP orizzontale

1) Innanzitutto, verificare che l'alloggiamento del filtro ad alto flusso orizzontale in FRP non sia danneggiato e che le specifiche soddisfino i requisiti, quindi aprire i cappucci terminali su entrambe le estremità dell'alloggiamento ed estrarre il supporto fisso, l'anello di spinta e le altre parti nell'alloggiamento;

2) Mantenere il sistema di filtraggio FRP in uno stato di arresto e chiudere saldamente la valvola di ingresso a monte e la valvola di uscita a valle dell'alloggiamento. Se si sta installando un alloggiamento del filtro FRP per un'unità, collegare e fissare direttamente il morsetto di ingresso/uscita con il tubo di ingresso/uscita. Se si installano più unità di alloggiamenti per filtri in FRP, è necessario assemblare più alloggiamenti di filtri in modo parallelo verticale, quindi collegare il morsetto di ingresso/uscita dell'alloggiamento rispettivamente ai tubi di ingresso/uscita;

3) Installare una valvola limitatrice di pressione attorno al tubo tra l'alloggiamento del filtro FPR e la valvola di ingresso o di uscita e installare un manometro rispettivamente a monte e a valle dell'alloggiamento del filtro;

4) Se a Filtro ad alto flusso è installato, pulire direttamente l'interno dell'alloggiamento in FRP con acqua pulita. Se si desidera sostituire la cartuccia del filtro ad alto flusso, è necessario aprire la valvola limitatrice di pressione per ridurre la pressione all'interno dell'alloggiamento del filtro, aprire i tappi terminali dell'alloggiamento, estrarre la cartuccia del filtro ad alto flusso che deve essere sostituita, quindi sciacquare l'interno dell'alloggiamento con acqua pulita;

5) Disimballare la nuova cartuccia del filtro ad alto flusso e bagnare l'anello di tenuta con un lubrificante adatto. Quindi tenere manualmente la maniglia su un'estremità della cartuccia del filtro e installare la cartuccia del filtro nell'alloggiamento orizzontalmente. Dopo che l'anello di tenuta sulla cartuccia del filtro è completamente a stretto contatto con l'anello di ritenzione dell'alloggiamento del filtro, installare il supporto fisso, quindi fissare l'anello di spinta sul fondo della cartuccia del filtro, installare i cappucci terminali su entrambe le estremità dell'alloggiamento e sigillarlo;

6) Avviare il sistema di filtraggio FRP orizzontale, aprire prima la valvola limitatrice di pressione, quindi aprire leggermente la valvola di ingresso dell'acqua a monte dell'alloggiamento del filtro, lasciare entrare il liquido e riempire completamente l'alloggiamento, fino a quando il liquido trabocca dalla porta limitatrice di pressione, chiudere la valvola limitatrice di pressione;

7) Aprire lentamente la valvola di uscita dell'acqua a valle dell'alloggiamento del filtro in FRP finché non è completamente aperta, quindi regolare lentamente la valvola di ingresso dell'acqua a monte dell'alloggiamento del filtro finché la differenza di pressione tra monte e valle dell'alloggiamento del filtro raggiunge la differenza di pressione iniziale specificata dalla cartuccia del filtro ad alto flusso.

Quali precauzioni dovrebbero essere prese durante l'installazione e la sostituzione del sistema di filtraggio FRP?

1) Quando si sostituisce il filtro ad alto flusso, è necessario prima aprire la valvola di scarico/valvola limitatrice di pressione per ridurre la pressione interna dell'alloggiamento in FRP, quindi aprire il coperchio sulla parte superiore dell'alloggiamento, altrimenti l'operatore potrebbe ferirsi a causa della pressione eccessiva.

2) Durante l'installazione dell'alloggiamento del filtro in FRP è necessario assicurarsi che la flangia di ingresso/uscita dell'alloggiamento del filtro sia collegata correttamente al tubo di ingresso/uscita. Se la direzione dell'ingresso/uscita è installata in modo errato, si causeranno danni irreversibili alla cartuccia del filtro ad alto flusso.

3) Assicurarsi che non vi siano perdite di liquido nelle posizioni di collegamento del manometro, della valvola di scarico/valvola limitatrice di pressione, della valvola di scarico e della flangia di ingresso/uscita dell'alloggiamento del filtro ad alto flusso in FRP e che vi sia una buona tenuta, altrimenti l'efficienza operativa dell'alloggiamento del filtro sarà ridotta.

4) Durante l'installazione o la sostituzione della cartuccia ad alto flusso, l'anello di tenuta sulla cartuccia del filtro e la scanalatura di tenuta dell'alloggiamento del filtro in FRP devono essere a stretto contatto tra loro e non vi sono perdite di liquido. In caso contrario, l'efficienza di filtrazione del sistema di filtraggio FRP verrà ridotta e l'intero progetto non potrà essere portato avanti.

5) Quando la differenza di pressione tra i manometri a monte e a valle dell'alloggiamento del filtro raggiunge la pressione differenziale di sostituzione richiesta per il filtro ad alto flusso, la cartuccia del filtro deve essere sostituita in tempo. Altrimenti, l'efficienza operativa del sistema di filtraggio sarà ridotta poiché il flusso del liquido non potrà soddisfare i requisiti.
