Come eseguire il test di integrità per il filtro a membrana pieghettata?

1. Cos'è il test di integrità per la cartuccia filtrante?

Il test di integrità della cartuccia filtrante è un esperimento utilizzato per rilevare parametri quali il flusso di diffusione della cartuccia filtrante, il punto di bolla, ecc. L'esperimento presenta i vantaggi di un rilevamento conveniente e di una buona affidabilità. La cartuccia filtrante a membrana idrofila viene testata con acqua pura e quella idrofobica Cartuccia filtrante a membrana è testato con il 60% di IPA.

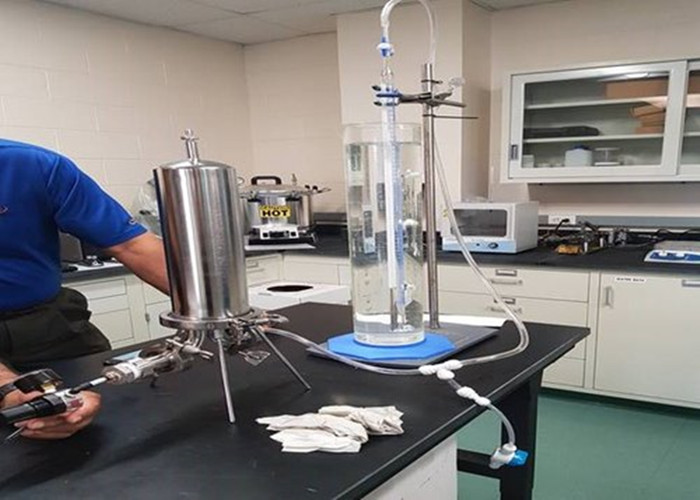

Prima di utilizzare il tester di integrità automatico, confermare l'accuratezza del tester di integrità, controllare la tenuta all'aria dell'alloggiamento del filtro e controllare se la pressione di aspirazione soddisfa i requisiti (richiede che la pressione di aspirazione sia impostata su 5~7 bar) e che la temperatura di prova sia impostata su 20~25℃.

2. Componenti

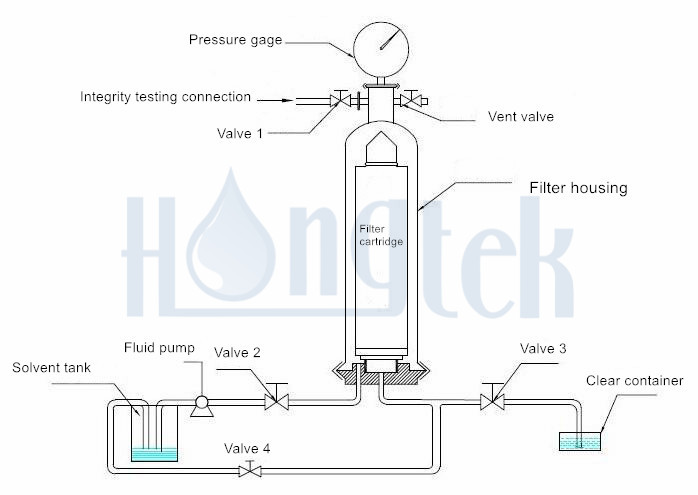

Alloggiamento del filtro, manometro, giunti combinati, fonti di aria pulita, pompe per liquidi, serbatoi dell'acqua (serbatoi del solvente), raccordi per tubi, ecc. (vedere lo schema seguente per i dettagli)

3. Fasi operative

Processo di bagnatura (i parametri descritti di seguito sono i parametri di impostazione dell'idrofilo Cartuccia filtrante a membrana da 0,2um come esempio)

1) Completare la connessione come mostrato sopra

2) Chiudere le valvole 1 e 3; aprire le valvole 2,4 e la valvola di sfiato, aprire la pompa del fluido, la valvola di controllo 4 e chiudere la valvola di sfiato dopo che l'acqua esce dalla valvola di sfiato e iniziare a sciacquare e inumidire la cartuccia del filtro.

3) Aprire completamente la valvola 4, sciacquare rapidamente per 5-10 secondi, regolare la valvola 4, controllare il manometro 1 per mostrare circa P1=4~4,5 bar, in base alla portata di oltre 5 L/min per 10", sciacquare la cartuccia del filtro bagnata per più di 10 minuti; Maggiore è la portata e più lungo il tempo durante il lavaggio, più facile sarà bagnare la cartuccia del filtro e più accurato sarà il risultato del test.

Vantaggi:

A. Consente una bagnatura più semplice e completa della cartuccia filtrante, garantendo un test accurato del punto di bolla.

B.Per garantire la pulizia della cartuccia del filtro.

Prova di integrità

Spegnere la pompa dell'acqua, chiudere le valvole 2 e 4, aprire la valvola 3, collegare il tubo dell'aria della macchina alla porta di collegamento dello strumento, quindi aprire la valvola 1 per eseguire il test. Si consiglia ai clienti di testare prima i dati del flusso di diffusione, quindi di testare i dati del punto di bolla

4. Le questioni richiedono attenzione

1) La cartuccia filtrante deve essere completamente satura. Se l'integrità della cartuccia filtrante non soddisfa i requisiti, bagnarla nuovamente secondo il metodo di bagnatura sopra indicato, quindi eseguire il punto di bolla.

2) Se il test fallisce, ci sono diverse possibilità: Il primo motivo è il problema del metodo operativo. È possibile che la membrana del filtro non sia sufficientemente bagnata e debba essere bagnata nuovamente. Può anche darsi che la tenuta della presa non sia buona. Controllare se l'O-ring è danneggiato o allentato e reinstallarlo. Il secondo motivo è che la cartuccia del filtro presenta danni strutturali dopo l'uso.

3) Prendere nota delle condizioni operative contrassegnate in grassetto.
