Come sostituire i filtri ad alto flusso nell'alloggiamento del filtro in acciaio inossidabile?

Il sistema di filtrazione ad alto flusso in acciaio inossidabile è composto principalmente da Cartucce filtranti ad alto flusso e alloggiamenti dei filtri in acciaio inossidabile. Dopo un lungo periodo di utilizzo, la cartuccia del filtro ad alto flusso nell'alloggiamento del filtro in acciaio inossidabile verrà bloccata dalle particelle. Per mantenere un elevato effetto di filtraggio del sistema di filtraggio, è necessario sostituirlo con un nuovo filtro a cartuccia ad alto flusso. Diversi tipi di filtri ad alto flusso e alloggiamenti dei filtri in acciaio inossidabile presentano fasi di installazione e sostituzione diverse. Impariamo a conoscere i tipi di alloggiamenti del filtro in acciaio inossidabile e come installare e sostituire correttamente il sistema di filtraggio ad alto flusso.

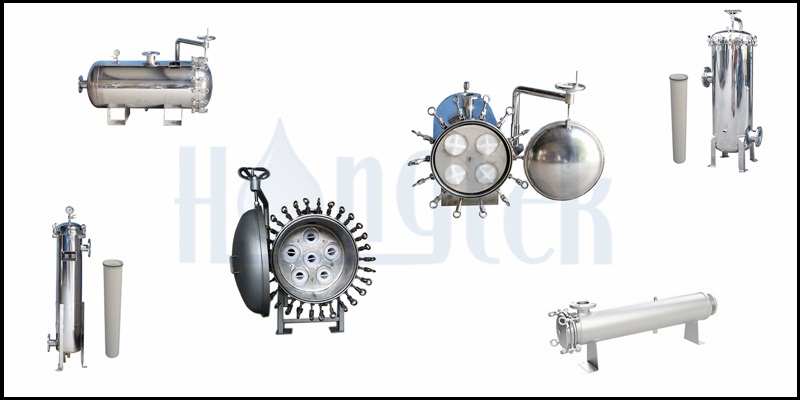

Quali sono i tipi di Alloggiamento del filtro ad alto flusso in acciaio inossidabile?

Gli alloggiamenti dei filtri in acciaio inossidabile ad alto flusso possono essere suddivisi in tipo verticale e tipo orizzontale in base alla direzione di installazione. In base alla direzione della pressione della cartuccia del filtro ad alto flusso, può anche essere divisa in direzione del flusso dall'interno verso l'esterno e dall'esterno verso l'interno. Hanno un impatto sulla progettazione e installazione del sistema di filtraggio e sulla sostituzione e selezione del tipo di filtro ad alto flusso.

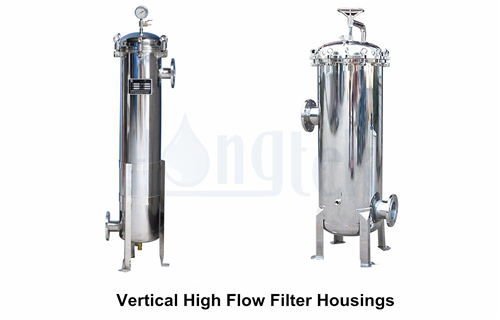

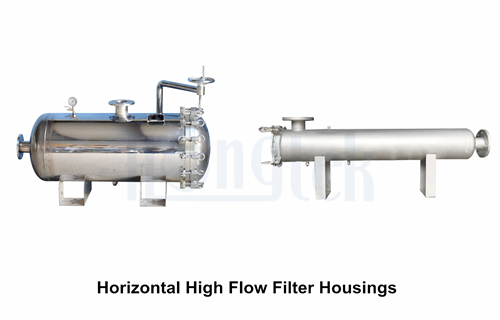

1. Alloggiamento del filtro ad alto flusso verticale e orizzontale

Nel processo di progettazione del sistema di filtrazione ad alto flusso, la scelta dell'alloggiamento del filtro ad alto flusso verticale o orizzontale è determinata principalmente dall'effettiva area di utilizzo e dalla difficoltà di installazione e sostituzione del filtro a cartuccia ad alto flusso. L'installazione e la sostituzione dei sistemi di filtrazione ad alto flusso verticale e orizzontale sono diverse e devono essere gestite correttamente e adeguatamente secondo le relative istruzioni per l'uso.

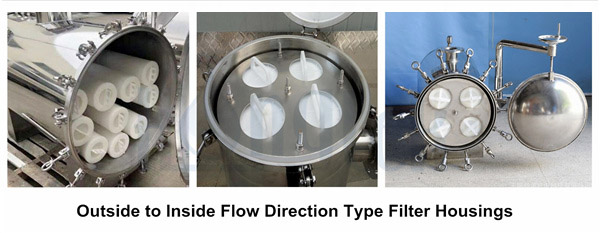

2. Alloggiamento del filtro con direzione del flusso dall'interno all'esterno e dall'esterno all'interno con direzione del flusso elevato

Il tipo di cartuccia del filtro a flusso elevato installata nell'alloggiamento del filtro a flusso elevato con direzione del flusso dall'interno verso l'esterno o dall'esterno verso l'interno è diverso. Generalmente, HONGTEK fornisce il filtro ad alto flusso per l'installazione nell'alloggiamento del filtro in acciaio inossidabile con direzione del flusso dall'interno verso l'esterno è il Cartuccia filtrante ad alto flusso serie HF, appositamente progettato per sostituire l'elemento della serie PALL Ultipleat. I filtri a cartuccia ad alto flusso installati nell'alloggiamento del filtro con direzione del flusso dall'esterno all'interno sono principalmente Serie MF / Serie MP cartuccia filtrante ad alto flusso (in sostituzione delle serie 3M Cuno 700 e 740), Serie PF / Serie HFP / Serie PFG filtro ad alto flusso (sostituisce PARKER Fulflo Megaflow e serie MaxGuard) e Serie AP filtro a cartuccia ad alto flusso (sostituisce la serie PENTAIR Aqualine).

Come installare e sostituire un alloggiamento del filtro ad alto flusso a Cartuccia filtrante ad alto flusso?

Quando il valore del manometro del sistema di filtraggio ad alto flusso raggiunge le cartucce del filtro ad alto flusso per cui si consiglia di sostituire la pressione differenziale o è inferiore alla pressione differenziale iniziale e il valore del flussometro è inferiore al fabbisogno idrico del sistema o superiore al flusso massimo della cartuccia del filtro, il nuovo filtro ad alto flusso deve essere sostituito in tempo. I passaggi per installare correttamente l'alloggiamento del filtro ad alto flusso e sostituire i filtri a cartuccia ad alto flusso sono i seguenti:

1) Prima di installare un alloggiamento del filtro ad alto flusso, assicurarsi che l'alloggiamento del filtro in acciaio inossidabile sia compatibile con il filtrato e che l'alloggiamento del filtro possa resistere alla temperatura operativa e ai requisiti di pressione del sistema di filtraggio;

2) Estrarre e conservare la valvola di scarico, la valvola di scarico, il manometro, la piastra di pressione e altre parti nell'alloggiamento del filtro ad alto flusso, chiudere il coperchio del filtro, quindi installare la valvola di scarico, la valvola di scarico e il manometro e aprire la valvola di scarico e la valvola di scarico;

3) Assicurarsi che l'alloggiamento del filtro in acciaio inossidabile sia in uno stato di arresto, chiudere la valvola di ingresso a monte e la valvola di uscita a valle dell'alloggiamento del filtro, quindi collegare e fissare rispettivamente la flangia di ingresso e il tubo di ingresso e la flangia di uscita e il tubo di uscita;

4) Quando si installa un filtro ad alto flusso, sciacquare direttamente l'interno dell'alloggiamento del filtro in acciaio inossidabile con acqua pulita. Dopo che l'acqua nell'alloggiamento del filtro è stata scaricata dallo scarico delle acque reflue, chiudere la valvola di scarico. Quando si sostituisce il Filtro a cartuccia ad alto flusso, aprire prima la valvola di scarico per scaricare la pressione sull'alloggiamento del filtro, aprire il coperchio dell'alloggiamento del filtro in acciaio inossidabile, estrarre il filtro a cartuccia ad alto flusso che deve essere sostituito e sciacquare l'interno dell'alloggiamento del filtro con acqua pulita fino allo scarico delle acque reflue, chiudere la valvola di scarico;

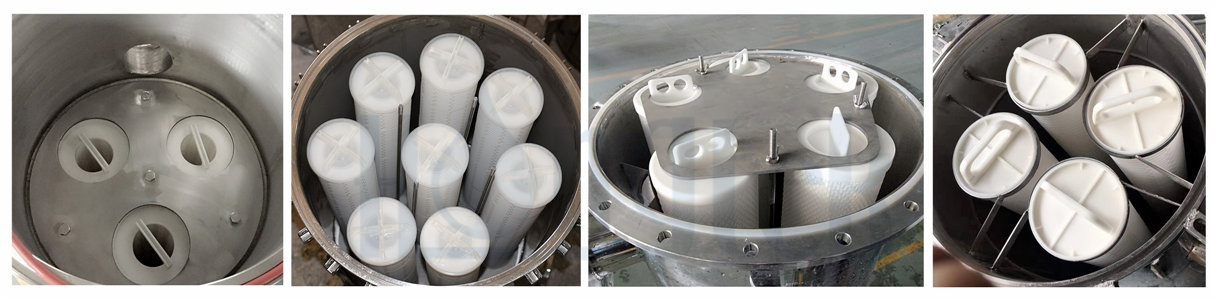

5) Aprire il sacchetto di imballaggio della cartuccia del filtro ad alto flusso, bagnare l'anello di tenuta con lubrificante adatto, quindi tenere manualmente la maniglia a un'estremità del filtro ad alto flusso, installare la cartuccia del filtro nell'alloggiamento del filtro in acciaio inossidabile e assicurarsi che l'anello di tenuta sia in pieno e stretto contatto con la scanalatura dell'anello di tenuta dell'alloggiamento del filtro;

6) Se è presente una piastra di pressione, posizionare prima la piastra di pressione, serrare il dado della piastra di pressione per fissarla, coprire il coperchio dell'alloggiamento del filtro a flusso elevato e serrare il tampone/morsetto;

7) Avviare il sistema di filtraggio ad alto flusso, aprire leggermente la valvola di ingresso dell'acqua a monte dell'alloggiamento del filtro in acciaio inossidabile, lasciare entrare il liquido e riempire l'alloggiamento del filtro ad alto flusso, fino a quando il liquido trabocca dalla porta di scarico, chiudere la valvola di scarico;

8) Aprire lentamente la valvola di uscita a valle dell'alloggiamento del filtro ad alto flusso finché non è completamente aperta, quindi regolare lentamente la valvola di ingresso a monte dell'alloggiamento del filtro in acciaio inossidabile finché la differenza di pressione tra a monte e a valle dell'alloggiamento del filtro raggiunge il differenziale di pressione iniziale specificato dalla cartuccia del filtro ad alto flusso.

Quali precauzioni sono necessarie durante l'installazione e la sostituzione dei sistemi di filtrazione ad alto flusso?

1) Assicurarsi che non vi siano perdite nel collegamento della valvola di scarico, della valvola di scarico, del manometro e della flangia di ingresso/uscita dell'alloggiamento del filtro in acciaio inossidabile, altrimenti ciò influenzerà l'effetto di filtrazione;

2) Quando si sostituisce il Filtro ad alto flusso, la valvola di scarico deve essere aperta prima per scaricare la pressione dell'alloggiamento del filtro in acciaio inossidabile, altrimenti potrebbe causare pericolo per l'operatore a causa dell'eccessiva pressione all'interno dell'alloggiamento del filtro;

3) Quando si installa l'alloggiamento del filtro in acciaio inossidabile, la flangia di ingresso/uscita dell'alloggiamento del filtro deve essere collegata correttamente al tubo di ingresso/uscita. Se l'installazione è errata, il sistema di filtraggio ad alto flusso non sarà in grado di ottenere l'effetto di filtrazione e causerà anche danni irreversibili al filtro a cartuccia ad alto flusso;

4) Durante l'installazione o la sostituzione della cartuccia del filtro a flusso elevato, l'anello di tenuta della cartuccia del filtro deve essere in completo contatto con la scanalatura di tenuta dell'alloggiamento del filtro in acciaio inossidabile e l'anello di tenuta non deve essere esposto o danneggiato, altrimenti potrebbero verificarsi perdite di liquido a causa dello scarso effetto di tenuta, con conseguente diminuzione dell'efficienza di filtrazione del sistema di filtraggio.
