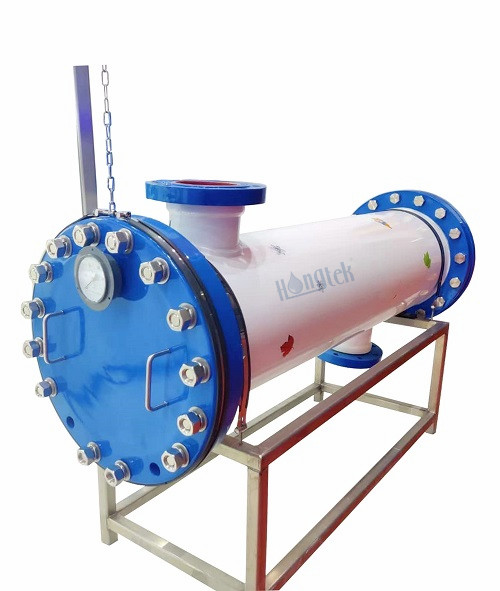

Alloggiamento del filtro a cartuccia multipla multi flusso orizzontale FRP serie ARP realizzato in materiale plastico rinforzato con fibra di vetro che può essere progettato per adattarsi a cartucce multi ad alto flusso da 40" e 60" di lunghezza e diametro esterno 6". Il design compatto dell'alloggiamento non solo ottiene un migliore rapporto tra flusso e ingombro, ma anche procedure di manutenzione e sostituzione della cartuccia più semplici. Tutte le connessioni principali per l'ingresso e l'uscita del fluido progettate con flange, con migliori prestazioni di tenuta.
L'alloggiamento multifiltro ad alto flusso in FRP è adatto per scenari in cui non è possibile utilizzare l'alloggiamento del filtro in acciaio inossidabile. Il materiale dell'alloggiamento in FRP ha una durata maggiore quando si tratta di liquidi corrosivi come la desalinizzazione dell'acqua di mare e l'acqua salmastra e risolve efficacemente i problemi di corrosione, perdite e sgrassamento degli alloggiamenti dei filtri tradizionali.
| Media abitativi | FRP (polimero/plastica rinforzata con fibra) |
| Direzione edilizia | Orizzontale |
| Lunghezza della cartuccia | 40", 60" |
| Numero di cartucce | 3 pezzi, 12 pezzi, 34 pezzi, 54 pezzi ecc. |
| Tipo di filtro installato | Cartuccia filtrante ad alto flusso diametro esterno 6" |
| Grado di filtrazione | 1μm - 100μm |
| Connessione | Porta laterale |
| Tipo di ingresso/uscita | Flangia |
| Dimensioni ingresso/uscita | DN100, DN125, DN150, DN200, DN300, DN500, DN600, DN750 |
| Tipo di tenuta | Flangia |
| Materiale della guarnizione | EPDM, Buna-N, Viton, Silicio |
● Il design con ingresso e uscita laterali verso l'interno e verso l'esterno semplifica la rimozione delle cartucce filtranti ad alto flusso
● L'alloggiamento del filtro multicartuccia in FRP fornisce un'elevata resistenza chimica e un'eccezionale resistenza alla trazione
● Il posizionamento orizzontale e la chiusura con bullone oscillante semplificano l'installazione e la manutenzione e aumentano l'efficienza
● L'ingombro e l'altezza ridotti sono ideali per ambienti di cantiere che richiedono uno spazio operativo speciale
● Tutti gli alloggiamenti per cartucce FRP multi ad alto flusso sono compatibili con cartucce ad alto flusso con diametro esterno di 6".
● L'alloggiamento della cartuccia multi-alto flusso FRP può essere costruito in filtri da 3~54 pezzi per soddisfare vari requisiti di capacità di flusso
● Iniezione d'acqua
● Prefiltrazione RO
● Dissalazione dell'acqua di mare
● Trattamento delle acque industriali
● Prefiltrazione dell'acqua salmastra
● Trattamento del percolato di discarica
Dati operativi per l'alloggiamento del filtro multicartuccia orizzontale FRP ad alto flusso
| Temperatura di lavoro | 5 - 66°C |
| Massimo. Pressione | 1 MPa |
| Connessione | Porta laterale |
| Portata | Cartucce da 40" 3 pezzi ad alto flusso: 90 - 150 m³/h |
| Cartucce ad alto flusso da 40" 12 pezzi: 360 - 600 m³/h | |
| Cartucce ad alto flusso da 40" 34 pezzi: 1000 - 1700 m³/h | |
| Cartucce ad alto flusso da 40" 54 pezzi: 1600 - 2700 m³/h | |
| Cartucce 3 pezzi da 60" ad alto flusso: 150 - 200 m³/h | |
| Cartucce ad alto flusso da 60" 12 pezzi: 600 - 850 m³/h | |
| Cartucce ad alto flusso da 60" 34 pezzi: 1700 - 2400 m³/h | |
| Cartucce ad alto flusso da 60" 54 pezzi: 2700 - 3800 m³/h |

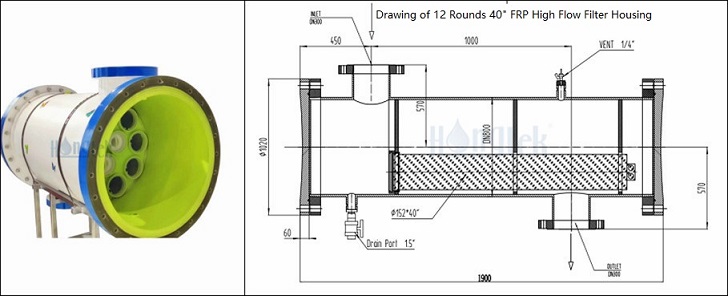

Disegno dell'alloggiamento della cartuccia orizzontale FRP multi ad alto flusso installato 40" Filtri Pall Ultipleat ad alto flusso da 12 pezzi
● Elevata capacità di trattenere lo sporco ed elevata efficienza di filtrazione, maggiore durata, economico e applicabile
● L'alloggiamento orizzontale della cartuccia multi-alto flusso in FRP può essere progettato in base ai requisiti di portata
● Adatto per sistemi di filtrazione di liquidi corrosivi che non possono utilizzare alloggiamenti del filtro in acciaio inossidabile, riduce l'investimento
● L'alloggiamento della cartuccia multi-alto flusso in FRP ha una portata elevata, fino a 600 m3/h, facile da installare, sostituire e manutenere
● L'alloggiamento del filtro multi-alto flusso in FRP offre un'ampia compatibilità chimica e applicabilità, il design orizzontale compatto consente di risparmiare spazio
| ARP | Lunghezza della cartuccia | Rotondo (n. di cartucce) | Dimensioni ingresso/uscita | Materiale dell'O-ring |
|
Serie ARP Orizzontale FRP multi flusso ad alto flusso Alloggiamento del filtro a cartuccia |
40 = 40" | 3R = 3 pezzi | N10 = DN100 | E = EPDM |
| N12 = DN125 | ||||
| 12R = 12 pezzi | N15 = DN150 | B = Buna-N | ||
| N20 = DN200 | ||||
| 60 = 60" | 34R = 34 pezzi | N30 = DN300 | V = Vitone | |
| N50 = DN500 | ||||
| 54R = 54 pezzi | N60 = DN600 | S = Silicio | ||
| N75 = DN750 |
Ad esempio:
ARP-40-12R-N30-E
Alloggiamento per cartuccia multipla orizzontale ad alto flusso in FRP - 40" - 12 pezzi - DN300 - EPDM
