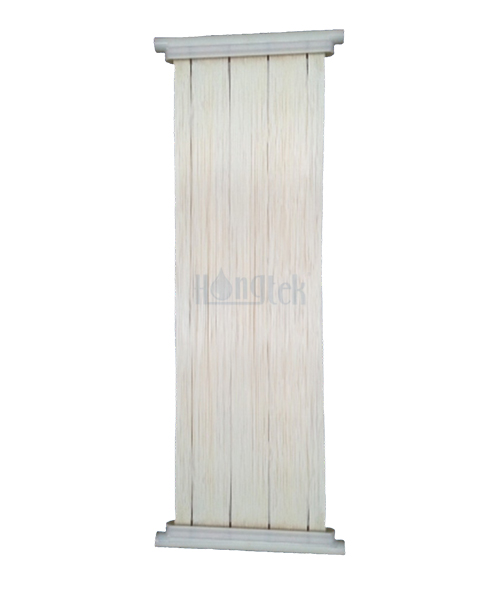

Il modulo bioreattore a membrana PVDF rinforzato (MBR) serie MBR20 è realizzato in materiale PVDF modificato e rete di supporto interstrato in poliestere, che ha una buona permeabilità all'acqua, proprietà meccaniche, resistenza chimica e capacità antinquinamento e il grado di filtrazione è di 0,1 micron. Il modulo a membrana PVDF MBR è installato con una membrana di ultrafiltrazione a fibra cava con diametro interno 1,0 mm e diametro esterno 2,2 mm. Il metodo di filtrazione della membrana rinforzata in PVDF MBR è la pressione esterna, l'acqua non depurata viene spinta dalla differenza di pressione e penetra attraverso la fibra cava dall'esterno verso l'interno in direzione radiale. Specie come batteri, colloidi, solidi sospesi e microrganismi sono intrappolati nel serbatoio della membrana MRB.
| Modulo | MBR20 |
| Dimensione dell'elemento | 785x40x1510mm |
| Materiale della membrana | PVDF modificato rinforzato |
| Tipo di filtro | Dall'esterno, aspirazione a pressione negativa, aerazione continua |
| Area della membrana attiva | 20 m² |
| ID/OD della fibra cava | 1,0 mm/2,2 mm |
| MWCO | 200000 Dalton |
| Grado di filtrazione | 0,1 micron |
| Materiale sigillante | Resine Epossidiche + Poliuretano (PU) |
| Materiale dell'alloggiamento | ABS |
| Dimensioni del connettore | DN20 |
| Torbidità dell'ultrafiltrato | ≤1NTU |
| Ultrafiltrato SDI | ≤3 |
| TSS ultrafiltrato | ≤1 mg/l |
● La membrana PVDF MBR ha un funzionamento stabile e una membrana continua
● I filamenti della membrana del modulo PVDF MBR sono lunghi e disposti in modo ordinato
● Il bioreattore a membrana in PVDF ha un rendimento elevato e un'elevata resistenza all'inquinamento
● L'MBR in PVDF rinforzato è ad alta resistenza, senza peeling e controlavaggio a impulsi ad alta pressione
● Utilizzo di rete di supporto interstrato in PVDF e poliestere modificata per rinforzare la struttura ad alta resistenza
● La membrana MBR in PVDF è permanentemente idrofila, ha una buona resistenza alle macchie e può essere conservata in una membrana asciutta
● Riutilizzo dell'acqua
● Pretrattamento RO
● Trattamento penetrante dei rifiuti
● Trattamento delle acque reflue domestiche
● Trattamento delle acque reflue municipali
● Trattamento delle acque reflue industriali
● Pretrattamento di dissalazione dell'acqua di mare
| Flusso progettuale | Flusso d'acqua pura | 600 l/m².h |
| Flusso operativo | 10-25L/m².h | |
| Flusso di controlavaggio | 30-60 L/m².h | |
| Tasso di aerazione | Tasso di aerazione dell'area proiettata del telaio | 50-100 m³/m².h |
| Condizione di alimentazione | Concentrazione dei fanghi | |
| PH | 5-9 (Lavaggio 2-12) | |
| Temperatura | 5-45 ℃ | |
| Pressione operativa | Pressione transmembrana | ≤ 50 KPa |
| Pressione di controlavaggio | ≤ 0,1 MPa | |
| Pressione operativa massima | Negativo 50KPa | |
| Pressione operativa consigliata | Negativo da 10KPa a -30KPa | |
| Frequenza di pulizia | Frequenza del controlavaggio | 2-4 ore |
| Controlavaggio potenziato con sostanze chimiche (CEB) | Quando il TMP raggiunge 50kpa (ogni 2-4 giorni) | |
| Pulisci sul posto (CIP) | Quando il flusso non può essere recuperato mediante controlavaggio e CEB (ogni 6-12 mesi) | |
| Modalità operativa | 8 minuti Operazione e 2min. Pausa o 9 minuti. Operazione e 1 minuto. Pausa |
|

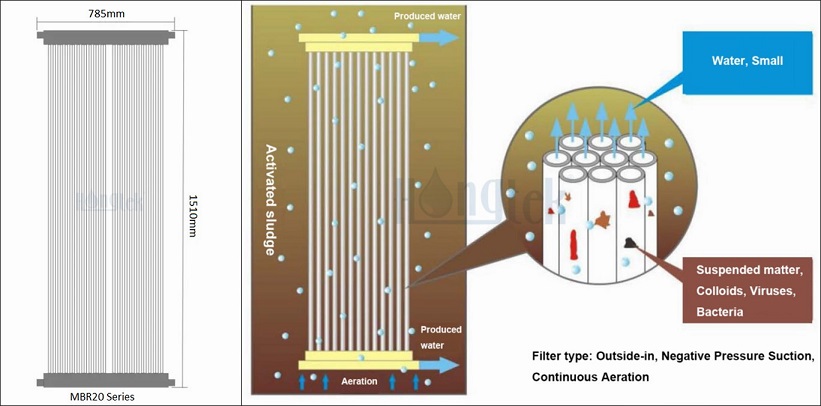

Principio di funzionamento della membrana rinforzata in PVDF MBR
● La membrana MBR in PVDF a fibra cava di alta qualità garantisce la stabilità e la buona qualità dell'acqua prodotta
● La membrana PVDF MBR ha un'elevata resistenza chimica, una buona capacità antinquinamento e una lunga durata
● Il grado di filtrazione della membrana UF MBR è di 0,1 micron, le particelle vengono intrappolate dalla parete della membrana
● La membrana MBR è realizzata con membrana a fibra cava rinforzata in PVDF, ha buone proprietà meccaniche
● Acqua, piccole molecole e ioni passano attraverso le pareti della membrana sotto pressione per formare l'ultrafiltrato
● La modalità di flusso dell'acqua PVDF MBR è dall'esterno verso l'interno, aspirazione a pressione negativa, aerazione continua

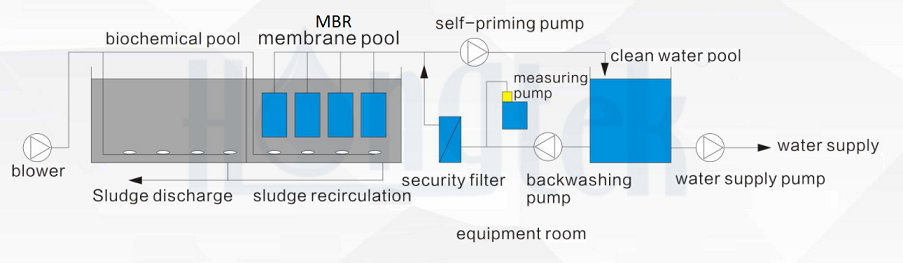

Elaborazione del modulo membrana PVDF MBR
● Il PVDF MBR rinforzato è la tecnologia di trattamento dell'acqua più avanzata ed efficiente.
● Il modulo PVDF MBR è ampiamente utilizzato per il riutilizzo dell'acqua, il trattamento delle acque reflue, la desalinizzazione dell'acqua di mare e il pretrattamento RO.
● Il modulo PVDF MBR è un'unità a membrana introdotta nella tradizionale tecnologia di trattamento biologico delle acque reflue della nuova tecnologia di trattamento.
● Unità di separazione a membrana PVDF MBR in sostituzione della tradizionale funzione di vasca di sedimentazione secondaria, con ulteriore rimozione di materia organica, azoto e fosforo.

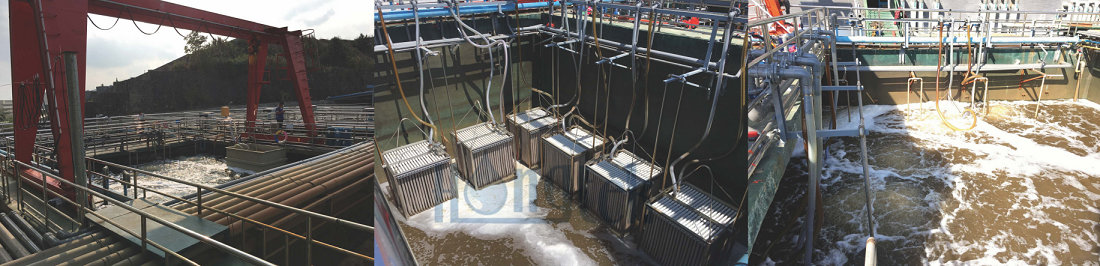

Caso di progetto del modulo MBR del bioreattore a membrana MBR20 PVDF
Trattamento delle acque reflue farmaceutiche(3000m³/giorno)
Processo: Acque reflue farmaceutiche-Trattamento biochimico-Modulo membrana MBR-Conformità scarico
Parametri dell'attrezzatura: MBR20 Modulo membrana MBR, 40 pezzi/gruppo, 12 gruppi, 480 pezzi in totale, flusso operativo di progetto 15 L/m².h
