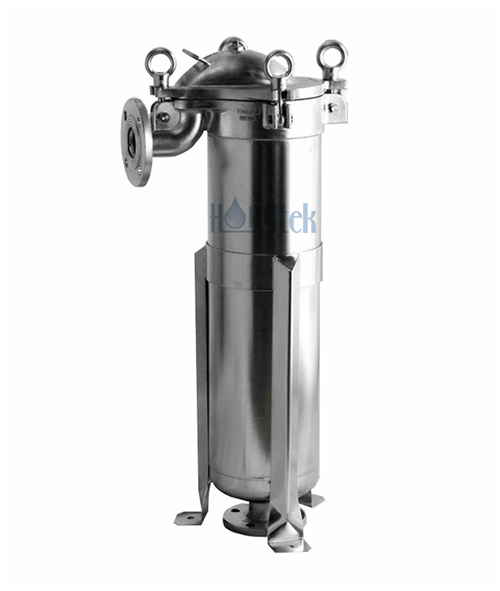

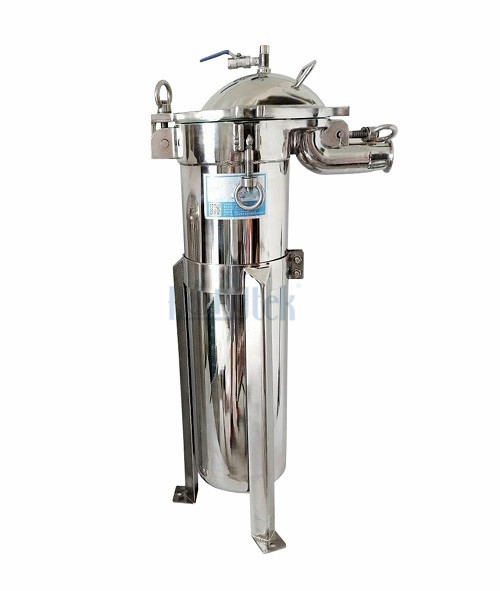

Il tipo con inserimento dall'alto dell'alloggiamento del filtro a sacco in acciaio inossidabile serie BFH è prodotto con componenti durevoli in acciaio inossidabile 304 o 316L per soddisfare le applicazioni di filtrazione più esigenti. L'alloggiamento del filtro a sacco in acciaio inossidabile è progettato per un utilizzo ottimale dell'alloggiamento con risultati di spazio minimo per il liquido non filtrato e prestazioni di filtrazione elevate. L'altezza dell'alloggiamento del filtro a sacco SS è flessibile e adattabile per l'installazione e può essere regolata tramite il design del modulo delle gambe di montaggio.
L'alloggiamento del filtro a sacco SS ha una struttura compatta, facilità di installazione, funzionamento semplice e ingombro ridotto. L'alloggiamento del filtro a sacco in acciaio inossidabile offre un ampio flusso di lavorazione, elevata precisione di filtrazione, bassa resistenza di filtrazione, elevata efficienza di filtrazione e lunga durata. L'alloggiamento del sacchetto in acciaio inossidabile può resistere a pressioni più elevate ed eseguire una migliore tenuta in molti sistemi di filtrazione cruciali.
| Materiale | SS304, SS316L |
| Stile eccellente | Tipo di immissione in alto |
| Trattamento superficiale | Lucido, Sublucido, Sabbiato |
| Dimensioni della borsa | Misura 1: Ø7"×16,5" |
| Misura 2: Ø7"× 32" | |
| N. di borsa | 1 pz |
| Connessione | Filettatura, flangia |
| Ingresso/Uscita | Dall'alto verso l'interno e dal basso verso l'esterno |
| Tipo di tenuta | Bullone oscillante incernierato |
| Materiale della guarnizione | Silicio, EPDM, Buna N, Viton |
● La testa dell'alloggiamento del filtro a sacco è a piena pressione, doppia tenuta O-ring, nessuna perdita laterale
● Struttura compatta, bullone di caricamento rapido con anello rotante e pomello, bocca del filtro a sacco senza residui liquidi
● Il cestello del sacco è sottoposto a lucidatura elettrolitica, è un buon supporto per il filtro a sacco ed è facile da pulire
● Le gambe dell'alloggiamento del filtro a sacco SS con struttura a cerchio regolabile, possono essere installate nello spazio di diversa regolazione flessibile dell'altezza
● Può trattarsi di una combinazione modulare di due o più alloggiamenti per filtri a sacco SS con un flusso maggiore e ottenere la sostituzione del sacco filtrante senza interruzioni
● I materiali dell'alloggiamento del filtro a sacco possono essere scelti in base al materiale del filtro e all'utilizzo dell'ambiente, come SS304 e SS316L
● Pre-RO
● Prodotti chimici
● Elettronica
● Prodotti petrolchimici
● Prodotti farmaceutici
● Alimenti e bevande
● Trattamento delle acque reflue
● Filtrazione di inchiostri e polimeri
Dati operativi per l'alloggiamento del filtro a sacco in acciaio inossidabile serie BFH
| Massimo. Temperatura | 125 ℃ |
| Massimo. Pressione | 10 Bar (150psi) o secondo necessità |
| Massimo. Portata | 40 m³/ora |
Espositore per officina di produzione di alloggiamenti per filtri a maniche in acciaio inossidabile
● Gli alloggiamenti per filtri a manica singola sono disponibili in una varietà di dimensioni e configurazioni per soddisfare diverse portate, requisiti di filtrazione ed esigenze di installazione.
● Gli alloggiamenti dei filtri a maniche SS sono robusti ed efficienti. Forniscono prestazioni di filtrazione affidabili offrendo allo stesso tempo durata e longevità, rendendoli la scelta preferita in molti settori.
● Questi alloggiamenti sono adatti per un'ampia gamma di applicazioni industriali, tra cui il trattamento delle acque, la lavorazione chimica, la produzione di alimenti e bevande, la produzione farmaceutica e altro ancora.
● I filtri a maniche SS sono caratterizzati da un design con ingresso dall'alto, che consente una facile installazione e sostituzione dei maniche filtranti. Questa configurazione garantisce una filtrazione efficiente dirigendo il flusso del fluido verso il basso attraverso il sacchetto filtro.
● Spesso sono inclusi manometri integrati o indicatori di pressione differenziale per monitorare la caduta di pressione nel sacco filtrante. Ciò aiuta a indicare quando il sacchetto filtro deve essere sostituito a causa di un intasamento o del raggiungimento della sua capacità massima.

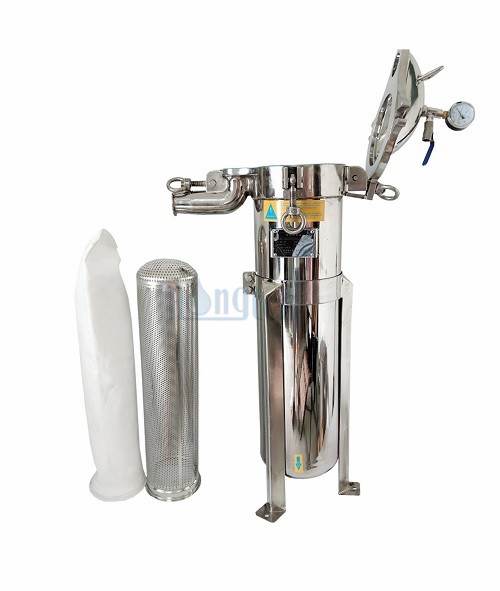

Dettaglio dell'alloggiamento del filtro a sacco di dimensione n. 2 in acciaio inossidabile
● Elevata capacità di trattenere lo sporco, mantenendo la capacità del filtro molto più a lungo rispetto ai filtri a cartucce
● Gli alloggiamenti del filtro a sacco in acciaio inossidabile sono elettrolucidati per facilitare il risciacquo e la pulizia
● Alloggiamento del sacchetto filtro in acciaio inossidabile disponibile nelle dimensioni n. 1, n. 2, n. 3, n. 4 o in qualsiasi altra dimensione speciale richiesta
● Il coperchio superiore può essere rimosso facilmente, senza l'uso di attrezzi, e il cestello o la borsa possono essere puliti e sostituiti rapidamente e facilmente
● L'alloggiamento del filtro a maniche SS è la scelta perfetta in varie applicazioni industriali dove sono richieste portate elevate e pressioni elevate
| BFH | Dimensioni del sacchetto filtro | N. di borsa | Materiale | Ingresso/Uscita | Materiale della guarnizione |
|
Acciaio inossidabile serie BFH Alloggiamento del filtro a sacco - Tipo con ingresso dall'alto |
01 = Misura 1: Ø7"×16,5" | 1 = 1 pz | S4=SS304 | T = Filo | E = EPDM |
| S = Silicio | |||||
| 02 = Misura 2: Ø7"× 32" | S6 = SS316L | F = Flangia | B = Buna N | ||
| V = Vitone |
Ad esempio:
BFH-01-1-S4-F-E
Alloggiamento del filtro a sacco in acciaio inossidabile serie BFH - Misura 1: Ø7"×16,5" - 1 pezzo - SS304 - Flangia - EPDM
