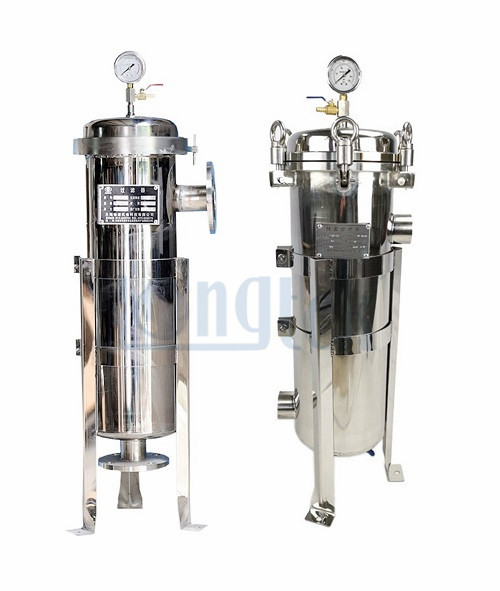

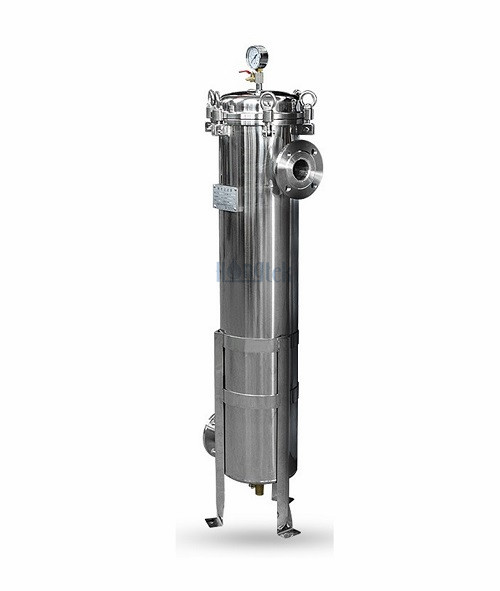

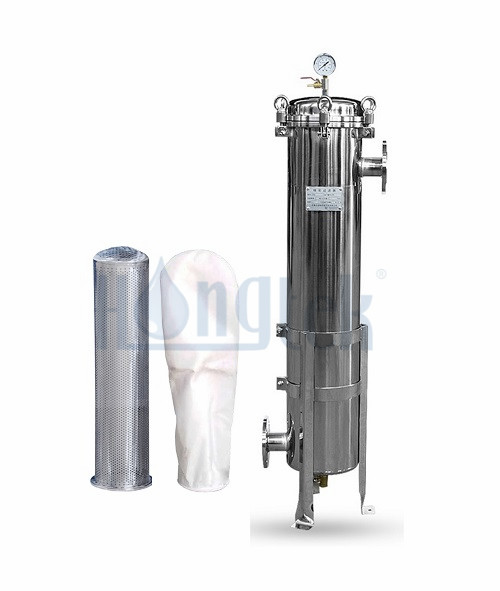

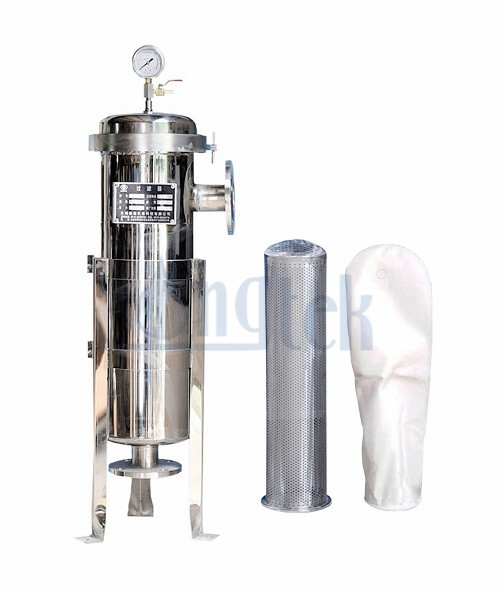

Il tipo con inserimento laterale dell'alloggiamento del sacchetto filtro singolo in acciaio inossidabile serie SFH è un classico sistema di filtrazione ad alta efficienza, realizzato in acciaio inossidabile 304 o 316L. L'alloggiamento del sacchetto filtro SS è supportato dal cestello in rete metallica all'interno dell'alloggiamento del sacchetto. Il liquido entra dall'ingresso laterale e fuoriesce dall'uscita laterale o inferiore dopo essere stato filtrato dal sacchetto filtro quando le impurità vengono intercettate nel sacchetto filtro.
L'alloggiamento del filtro a sacco singolo in acciaio inossidabile è adatto per l'installazione di sacchetti filtro di varie dimensioni e materiali. L'alloggiamento del sacchetto filtro SS ha un buon effetto sigillante, un'ampia area di filtrazione efficace per evitare perdite laterali, una maggiore efficienza di filtrazione. Il sistema di alloggiamento del sacchetto filtro in acciaio inossidabile ha un'ampia gamma di compatibilità chimica ed è adatto a vari importanti campi di filtrazione industriale.
| Materiale | SS304, SS316L |
| Stile eccellente | Tipo con immissione laterale |
| Trattamento superficiale | Lucido, Sublucido, Sabbiato |
| Dimensioni della borsa | Misura 1: Ø7"×16,5" |
| Misura 2: Ø7"× 32" | |
| Misura 3: Ø4"× 8" | |
| Misura 4: Ø4"× 14" | |
| N. di borsa | 1 pz |
| Connessione | Flangia, filettatura |
| Ingresso/Uscita | Lato dentro e fondo fuori, lato dentro e lato fuori |
| Tipo di tenuta | Bullone oscillante incernierato |
| Materiale della guarnizione | Silicio, EPDM, Buna N, Viton |
●SS singolo L'alloggiamento del sacchetto filtro ha un migliore effetto di tenuta per evitare perdite laterali
● L'alloggiamento del sacchetto filtro ha un'ampia area di filtrazione effettiva, maggiore efficienza di filtrazione
● L'alloggiamento del sacchetto filtro in acciaio inossidabile offre un'ampia gamma di applicazioni e una lunga durata
● È più comodo e veloce sostituire il sacchetto filtro e il costo operativo è inferiore
● L'alloggiamento del sacchetto filtro in acciaio inossidabile ha una struttura ragionevole, una filtrazione più stabile e affidabile
● L'altezza di installazione dell'alloggiamento della borsa è regolabile per soddisfare i requisiti di spazio di applicazioni specifiche
● Pre-RO
● Prodotti chimici
● Elettronica
● Automobili
● Industria tessile
● Trattamento delle acque
● Alimenti e bevande
● Vernici e rivestimenti
Dati operativi per la serie SFH in acciaio inossidabile Singlese Alloggiamento del sacchetto filtro
| Massimo. Temperatura | 125 ℃ |
| Massimo. Pressione | 10 Bar (150psi) o secondo necessità |
| Massimo. Portata | 40 m³/ora |
Acciaio inossidabile Singlese Visualizzazione della produzione in fabbrica degli alloggiamenti per sacchetti filtranti
● Solitamente gli alloggiamenti dei filtri a maniche sono dotati di gambe di supporto regolabili o staffe di montaggio, consentendo un'installazione flessibile su varie superfici o strutture di supporto.
● Il design dell'alloggiamento del filtro a manica singola semplifica il funzionamento e la manutenzione rispetto ai sistemi a maniche multiple, rendendoli ideali per applicazioni con portate inferiori o vincoli di spazio.
● I filtri a manica singola SS sono generalmente costruiti in acciaio inossidabile di alta qualità (come l'acciaio inossidabile 304 o 316), che offre eccellente resistenza alla corrosione, durata e compatibilità con un'ampia gamma di fluidi.
● L'alloggiamento del filtro a sacco singolo è dotato di un meccanismo di chiusura ad apertura rapida, come un bullone oscillante o un morsetto, che facilita l'accesso facile al sacco filtrante per la sostituzione o la manutenzione senza la necessità di attrezzi speciali.
● Gli alloggiamenti dei filtri a manica singola in acciaio inossidabile offrono una struttura robusta, una facile manutenzione e prestazioni di filtrazione affidabili, rendendoli adatti a vari processi industriali in cui è essenziale un'efficiente rimozione delle particelle.
Dettaglio dell'acciaio inossidabile Singlese Alloggiamento del filtro a sacco
● L'ingresso laterale consente l'apertura del coperchio senza scollegare le tubazioni per un funzionamento più semplice
● L'altezza della gamba regolabile offre flessibilità di installazione consentendo varie altezze di ingresso e orientamenti degli ugelli
● Il design del supporto del cestello integrale fornisce un interno liscio per un facile lavaggio e installazione e pulizia del sacchetto
● Sigillatura rigorosa con materiali EPDM, Viton e Buna-N per ottenere prestazioni senza perdite anche sotto pressione
● La guarnizione di chiusura O-ring con bullone oscillante fornisce una tenuta rapida e positiva con facile accesso all'interno del recipiente e al sacchetto filtro
| SFH | Dimensioni del sacchetto filtro | N. di borsa | Materiale | Ingresso/Uscita | Materiale della guarnizione |
|
Acciaio inossidabile serie SFH Singlese Alloggiamento del sacchetto filtro |
01 = Misura 1: Ø7"×16,5" | 1 = 1 pz | S4=SS304 | T = Filo | E = EPDM |
| 02 = Misura 2: Ø7"× 32" | S = Silicio | ||||
| 03 = Misura 3: Ø4"× 8" | S6 = SS316L | F = Flangia | B = Buna N | ||
| 04 = Misura 4: Ø4"× 14" | V = Vitone |
Ad esempio:
SFH-02-1-S6-F-B
Acciaio inossidabile serie SFH Singlese Alloggiamento del sacchetto filtro - Misura 2: Ø7"× 32" - 1pz - SS316L - Flangia - Buna N
