L'alloggiamento del filtro multicartuccia ad alto flusso in acciaio inossidabile serie BCH è di tipo verticale e orizzontale, le cui opzioni soddisfano le diverse esigenze dei sistemi di microfiltrazione e forniscono migliori soluzioni di filtrazione ad alto flusso. L'alloggiamento multi cartuccia SS ad alto flusso è prodotto in acciaio inossidabile SS304 o SS316L di alta qualità, adatto per sistemi di filtrazione ad alta temperatura, acidi, alcali e resistenza chimica. Sulla base dell'eredità del tradizionale alloggiamento del filtro di profondità con diametro esterno di 2,5", il filtro a cartuccia ad alto flusso con diametro esterno di 6" installato nell'alloggiamento della cartuccia multipla ad alto flusso adotta un metodo di filtraggio con maggiore efficienza e flusso maggiore.
Il sistema di filtraggio dell'alloggiamento della cartuccia ad alto flusso SS significa l'uso di un risparmio sul numero di elementi filtranti, un ingombro ridotto e una riduzione dei costi di investimento. Grado di filtrazione elevato, sostituzione più rapida, semplice e sicura delle cartucce ad alto flusso. Il sistema di alloggiamento del filtro ad alto flusso SS può abbinare in modo flessibile il numero di cartucce filtranti in base alla valutazione dell'utente e ai requisiti di portata.
| Materiale | SS304, SS316L |
| Direzione edilizia | Verticale, Orizzontale |
| Trattamento superficiale | Lucido, sottolucido, sabbiato |
| Lunghezza della cartuccia | 20", 40", 60" |
| Dimensioni della cartuccia | diametro esterno 6", 6,5" |
| Tappo terminale della cartuccia | SOE |
| N. di cartuccia | Cartucce multiple ad alto flusso |
| Connessione | Porta laterale |
| Ingresso/Uscita | Filettatura, flangia |
| Tipo di tenuta | Bullone oscillante incernierato, morsetto |
| Materiale della guarnizione | EPDM, Silicio, Buna N, Viton |
● L'alloggiamento del filtro a cartuccia ad alto flusso è facile da installare, ha costi di manodopera e manutenzione ridotti
● La forma rotonda dell'alloggiamento del filtro ad alto flusso SS può adattarsi in modo flessibile a seconda dei requisiti
● L'alloggiamento multi-cartuccia SS ad alto flusso può ridurre i costi di investimento e risparmiare spazio sul pavimento
● L'alloggiamento della cartuccia ad alto flusso SS offre un flusso maggiore, una maggiore efficienza di filtrazione e una maggiore durata
● L'alloggiamento del filtro ad alto flusso SS utilizza un numero inferiore di elementi filtranti per ridurre i costi di manodopera e operativi
● Centrale elettrica
● Prefiltrazione RO
● Microelettronica
● Alimenti e bevande
● Desalinizzazione dell'acqua di mare
● Industria farmaceutica
● Trattamento delle acque industriali
Dati operativi per l'alloggiamento del filtro multicartuccia ad alto flusso serie BCH SS
| Massimo. Temperatura | 125 ℃ |
| Massimo. Pressione | 10 Bar (150psi) o secondo necessità |
| Pressione consigliata | ≤ 8 bar (115 psi) a 25 ℃ |
Display della produzione in fabbrica dell'alloggiamento multifiltro ad alto flusso SS
● Un team tecnico professionale progetta alloggiamenti multifiltro ad alto flusso in base ai requisiti di flusso del cliente e fornisce soluzioni di filtrazione professionali
● Installazione di alta qualità elementi filtranti ad alto flusso che sono compatibili con portate elevate, elevata efficienza di filtrazione, lunga durata e riducono i costi di investimento dell'utente
● Il design scientifico compatto può risparmiare spazio nel sistema di filtraggio, migliorare la portata e l'efficienza degli alloggiamenti dei filtri e soddisfare le diverse esigenze degli utenti
● Personalizzazione del corpo del cilindro ispessito e del supporto della flangia ispessita, utilizzando apparecchiature automatiche per la saldatura del cilindro e tecnologia delle apparecchiature per saldatura laser completamente automatica, bella e senza perdite laterali
● Gli alloggiamenti per filtri multipli ad alto flusso sono adatti per dispositivi di smontaggio rapido dell'anello di sollevamento ad alta resistenza, con elevata capacità di carico della pressione, carico e scarico convenienti, risparmio di manodopera e miglioramento dell'efficienza operativa
Disegno dell'alloggiamento del filtro multicartuccia ad alto flusso in acciaio inossidabile
● L'alloggiamento è progettato per accettare 20", 40", 60" cartucce ad alto flusso, adatto per applicazioni in cui è necessario trattare in modo efficiente un grande volume di fluidi
● Il design della chiusura con bullone oscillante garantisce una tenuta sicura e facilità di sostituzione, installazione e manutenzione semplici e prestazioni affidabili in condizioni difficili.

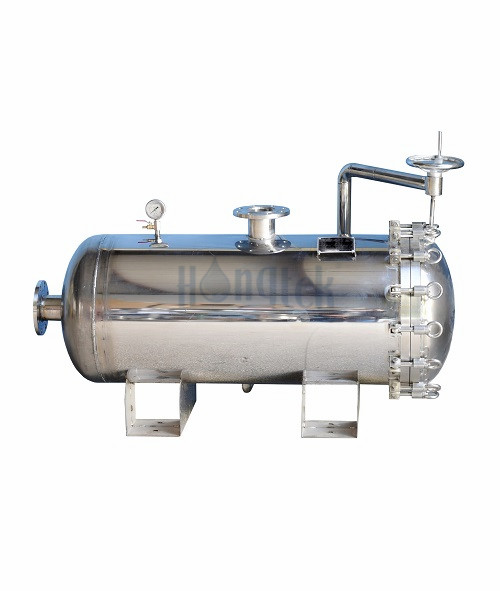

● Lo stile orizzontale massimizza la facilità di funzionamento e sostituzione, riducendo l'ingombro del sistema, una filtrazione efficiente e riducendo al minimo le dimensioni dell'alloggiamento richieste.
● L'elevata resistenza chimica e l'elevata resistenza alla corrosione ne consentono l'uso in un'ampia gamma di applicazioni, offrono eccellente resistenza alla corrosione, durata e longevità, anche in ambienti operativi difficili.
● La cartuccia di grande diametro produce una portata elevata per cartuccia, con il risultato di un minor numero di cartucce e recipienti più piccoli e di costo inferiore. Il design modulare consente inoltre la personalizzazione per soddisfare requisiti applicativi specifici.
Involucri di progetto con alloggiamento per cartuccia multipla ad alto flusso in acciaio inossidabile
● Produzione di elettricità: nelle centrali elettriche, gli alloggiamenti dei filtri a flusso elevato vengono utilizzati per trattare acqua di raffreddamento, olio, gas e altri fluidi per mantenere le prestazioni del sistema
● Produzione di alimenti e bevande: nella lavorazione di alimenti e bevande, è necessario trattare una grande quantità di liquidi filtrati per garantire l'igiene e la qualità del prodotto
● Industria farmaceutica: nella produzione farmaceutica è necessario trattare una grande quantità di farmaci e sostanze chimiche e vengono utilizzati alloggiamenti per filtri multiuso ad alto flusso per garantire la purezza e la qualità dei prodotti
● Industria della carta: l'industria della carta richiede una grande quantità di acqua pulita per la produzione e la pulizia. L'alloggiamento multicartuccia ad alto flusso può rimuovere impurità e fibre dall'acqua, garantendo la qualità della carta
● Trattamento delle acque industriali: nei sistemi di approvvigionamento idrico e di trattamento delle acque reflue, gli alloggiamenti delle cartucce ad alto flusso vengono utilizzati per rimuovere particelle solide, sostanze inquinanti e microrganismi per garantire la qualità e la pulizia dell'acqua
● Industria del petrolio e del gas: nell'esplorazione, produzione, trasporto e raffinazione di petrolio e gas è necessario trattare una grande quantità di miscele di fluidi e gas. Gli alloggiamenti dei filtri ad alto flusso vengono utilizzati per rimuovere le impurità e proteggere le apparecchiature
● Industria elettronica: l'industria elettronica richiede una grande quantità di acqua pura per la produzione e la pulizia. Il sistema di alloggiamento del filtro ad alto flusso SS può rimuovere ioni e impurità dall'acqua, garantendo che la qualità dell'acqua pura soddisfi gli standard
● Industria chimica: l'industria chimica richiede una grande quantità di acqua per la produzione e la pulizia, ma l'acqua spesso contiene varie sostanze nocive e inquinanti. L'alloggiamento della cartuccia ad alto flusso SS può rimuovere efficacemente questi inquinanti, garantendo la sicurezza della produzione e la protezione dell'ambiente acquatico
| BCH | Lunghezza della cartuccia | N. di cartuccia | Materiale | Direzione edilizia | Ingresso/Uscita | Tipo di tenuta | Materiale della guarnizione |
|
Serie BCH SS ad alto flusso Alloggiamento del filtro multicartuccia |
20 = 20" | 2R = 2 pezzi | S4=SS304 | A = verticale | T = Filo | C = Morsetto | E = EPDM |
| 3R = 3 pezzi | |||||||
| 4R = 4 pezzi | S = Silicio | ||||||
| 40 = 40" | 5R = 5 pezzi | ||||||
| 6R = 6 pezzi | S6 = SS316L | B = Orizzontale | F = Flangia | H = Chiavistello oscillante incernierato | B = Buna N | ||
| 7R = 7 pezzi | |||||||
| 60 = 60" | ↓ | V = Vitone | |||||
| 50R = 50 pezzi |
Ad esempio:
BCH-40-3R-S4-B-F-H-E
Alloggiamento filtro multicartuccia ad alto flusso SS serie BCH - 40"- 3 pezzi - SS304 - Orizzontale - Flangia - Bullone oscillante incernierato - EPDM
Nota: a causa della varietà di design degli alloggiamenti dei filtri, contattare le vendite Hongtek per ulteriori informazioni, gli alloggiamenti possono essere personalizzati in base alle proprie esigenze, grazie!
