L'alloggiamento del filtro multicartuccia in acciaio inossidabile serie MCH è prodotto in acciaio inossidabile SS304 o SS316L e lavorazione di alta qualità. L'alloggiamento multifiltro SS può ospitare diversi tipi di tappi terminali delle cartucce filtranti in DOE o SOE, fornendo alternative economiche ed efficienti ai processi di filtrazione. L'alloggiamento del filtro multicartuccia SS è adatto per un'ampia varietà di applicazioni di filtrazione che richiedono temperature e pressioni di esercizio elevate. Gli elementi filtranti installati all'interno dell'alloggiamento multicartuccia SS possono essere sostituiti in modo rapido e semplice, garantendo allo stesso tempo buone prestazioni di tenuta. L'alloggiamento del filtro a cartuccia SS è ampiamente utilizzato per molti sistemi di filtrazione micron industriali e commerciali.
| Materiale | SS304, SS316L |
| Trattamento superficiale | Lucido, Sublucido, Sabbiato |
| Lunghezza della cartuccia | 10", 20", 30", 40" |
| Dimensioni della cartuccia | diametro esterno 2,5" |
| N. di cartuccia | Elementi filtranti multipli |
| Connessione | Filettatura, flangia |
| Ingresso/Uscita | 1", 1,5", 2", 4" ecc. |
| Tipo di tenuta | Bulloni oscillanti, morsetto |
| Materiale della guarnizione | EPDM, Silicio, Viton |
| Tappo terminale della cartuccia | DOE, SOE |
● L'alloggiamento del filtro in acciaio inossidabile è facile da installare, manutenere e pulire, comodo ed efficiente per la sostituzione dei filtri a cartuccia
● L'alloggiamento multi-cartuccia SS è adatto per funzionare ad alta pressione e senza perdite di fluido, con una lunga durata sicura e affidabile
● L'alloggiamento del filtro multicartuccia SS è realizzato in acciaio inossidabile di alta qualità, trattamento superficiale con lucidatura elettrolitica o opaca
● L'alloggiamento del filtro multicartuccia SS è dotato di ampia area di filtrazione, portata elevata e basso tasso di ostruzione, forte resistenza agli acidi e agli alcali
● Prefiltrazione RO
● Alimenti e bevande
● Settore medico e chimico
● Industria petrolchimica
● Filtrazione dell'acqua domestica
● Trattamento delle acque reflue industriali
Dati operativi per alloggiamento filtro multicartuccia in acciaio inossidabile
| Massimo. Temperatura | 130℃ |
| Massimo. Pressione | 10 Bar (150psi) o secondo necessità |
| Pressione consigliata | ≤ 8 bar (115 psi) a 25 ℃ |

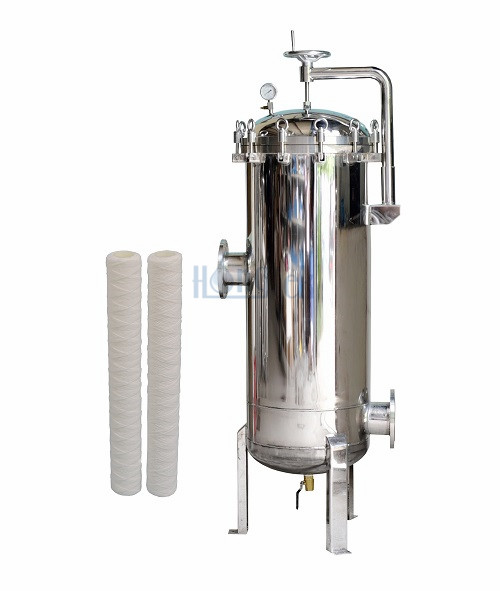

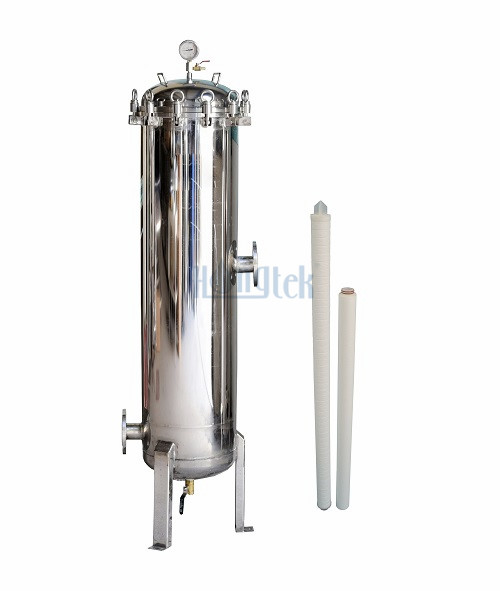

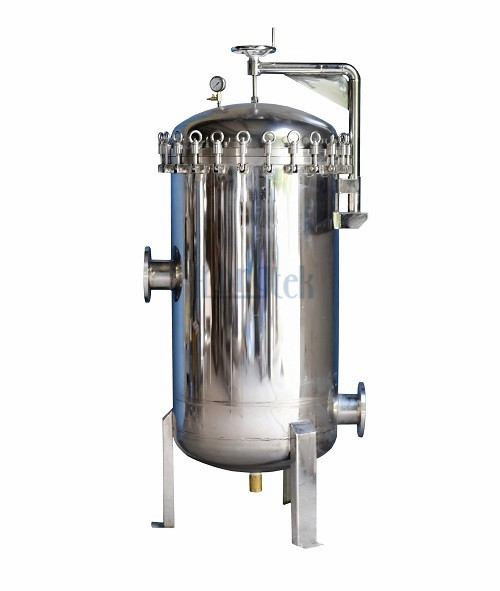

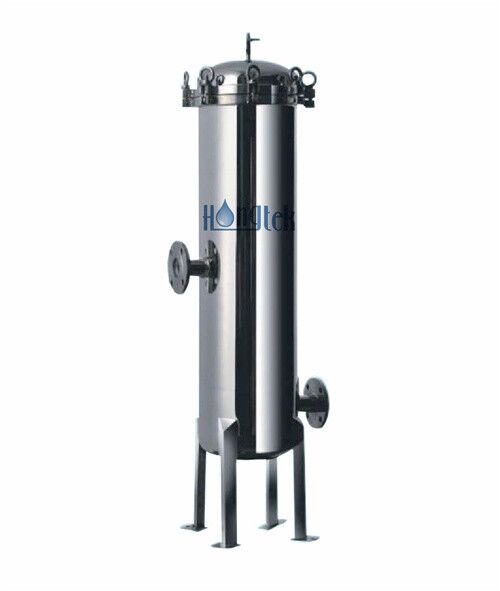

Visualizzazione della produzione dell'alloggiamento del filtro multicartuccia in acciaio inossidabile
● Accetta una gamma completa di cartucce filtranti con tappi terminali 222/226/DOE
● Il design per uso alimentare, senza angoli morti sanitari, può essere completamente smontato e pulito
● Offriamo alloggiamenti per cartucce fino a 50 colpi per tutte le applicazioni di esigenze industriali con un esclusivo design a molla
● Chiusura del coperchio ergonomica e facile da usare, design ad apertura rapida, adatta a severi requisiti applicativi
● Adatto per impianti RO, impianti di trattamento delle acque, riciclaggio delle acque reflue, prodotti petrolchimici, soluzioni galvaniche con elevata prefiltrazione dell'acqua.
Come installare l'alloggiamento del filtro multicartuccia SS?
L'installazione di un alloggiamento del filtro multi-cartuccia in acciaio inossidabile comporta in genere diversi passaggi per garantire la corretta configurazione e funzionalità. Ecco una guida generale su come installare un alloggiamento del filtro multi-cartuccia SS:
1. Preparare l'area di installazione:
● Scegliere una posizione adatta per l'alloggiamento del filtro, assicurandosi che sia facilmente accessibile per la manutenzione e la sostituzione della cartuccia.
● Assicurarsi che l'area di installazione sia pulita, asciutta e priva di ostruzioni.
2. Collegare le linee di ingresso e di uscita:
● Identificare le porte di ingresso e di uscita sull'alloggiamento del filtro.
● Collegare il tubo di ingresso alla porta di ingresso dell'alloggiamento e il tubo di uscita alla porta di uscita utilizzando raccordi e connettori compatibili.
● Assicurarsi che tutti i collegamenti siano serrati e privi di perdite.
3. Installare le cartucce:
● Aprire l'alloggiamento allentando il meccanismo di chiusura, come bulloni oscillanti o morsetti.
● Inserire le cartucce filtranti nell'alloggiamento secondo le istruzioni del produttore, assicurandosi che siano correttamente posizionate e allineate.
● Se l'alloggiamento dispone di più livelli di cartucce, installare le cartucce in ciascun livello seguendo l'ordine designato.
4. Chiudere e sigillare l'alloggiamento:
● Una volta installate le cartucce, chiudere l'alloggiamento serrando saldamente il meccanismo di chiusura.
● Assicurarsi che l'alloggiamento sia adeguatamente sigillato per evitare bypass e mantenere l'integrità del filtraggio.
5. Verifica eventuali perdite:
● Prima di utilizzare l'alloggiamento del filtro, ispezionare attentamente tutti i collegamenti e le guarnizioni per individuare eventuali perdite.
● Stringere eventuali raccordi o connessioni secondo necessità per eliminare le perdite.
6. Limitatore di pressione:
● Se il sistema funziona sotto pressione, rilasciare l'eventuale pressione intrappolata nel sistema prima di avviare il processo di filtrazione.
● Seguire le procedure di sicurezza adeguate quando si rilascia la pressione per evitare lesioni.
7. Avviare il processo di filtraggio:
● Una volta completata l'installazione e scaricata tutta la pressione, avviare il processo di filtrazione aprendo le valvole di ingresso e uscita.
● Monitorare il sistema per eventuali letture anomale della pressione o perdite durante il funzionamento.
| MCH | Lunghezza della cartuccia | Materiale | N. di cartuccia | Connessione ingresso/uscita | Materiale della guarnizione |
|
Serie MCH in acciaio inossidabile Alloggiamento del filtro multicartuccia |
10 = 10" | S4=SS304 | 2R = 2 pezzi | T = Filo | S = Silicio |
| 5R = 5 pezzi | |||||
| 20 = 20" | 8R = 8 pezzi | E = EPDM | |||
| 12R = 12 pezzi | |||||
| 30 = 30" | S6 = SS316L | 15R = 15 pezzi | F = Flangia | ||
| 20R = 20 pezzi | V = Vitone | ||||
| 40 = 40" | ↓ | ||||
| 50R = 50 pezzi |
Ad esempio:
MCH-40-S4-8R-F-E
Alloggiamento filtro multicartuccia in acciaio inossidabile MCH Seires - 40" - SS304 - 8 pezzi - Flangia - EPDM
Nota: a causa della varietà di modelli di alloggiamenti per filtri a sacco, contattare le vendite Hongtek per ulteriori informazioni, gli alloggiamenti possono essere personalizzati in base alle proprie esigenze, grazie!
