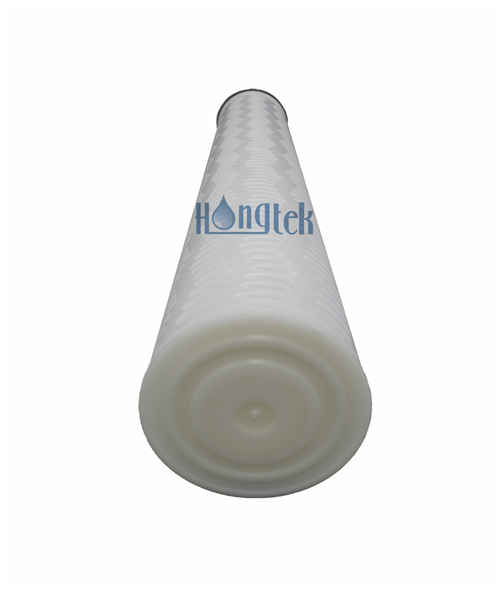

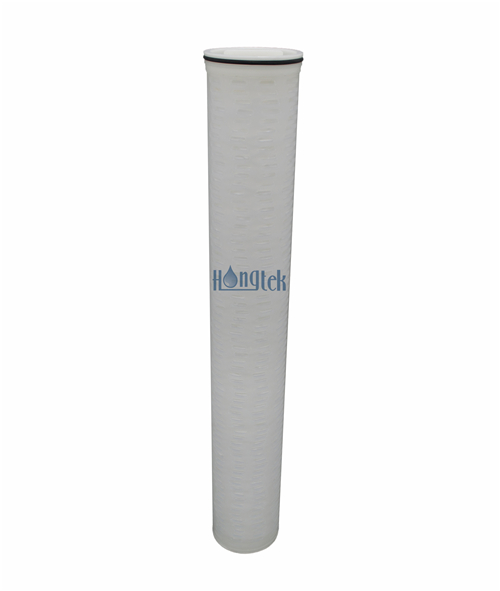

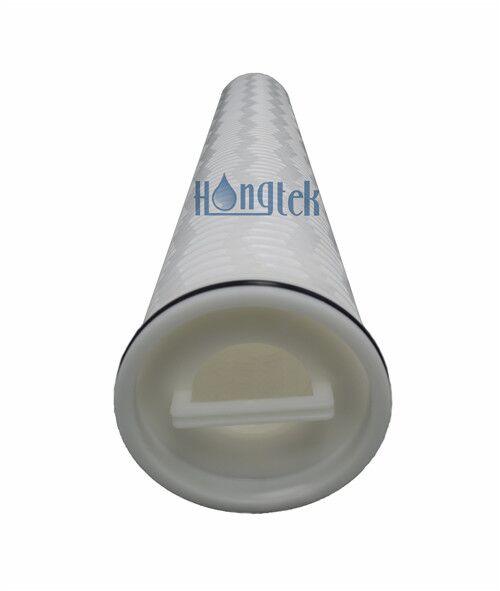

I filtri a cartuccia ad alto flusso pieghettati radiali della serie HFU sono sostitutivi dell'alto flusso Pall Ultipleat, nuove cartucce a grande flusso sviluppate da Hongtek. I filtri a cartuccia ad alto flusso hanno un design unico a pieghe radiali che consente portate più elevate, maggiore capacità di trattenere lo sporco e una durata operativa più lunga rispetto ai normali filtri ad alto flusso a pieghe verticali. Le cartucce pieghettate ad alto flusso sono costituite da uno strato interno di tessuto non tessuto, uno strato intermedio di membrana filtrante in PP soffiato a fusione e uno strato esterno di fibre lunghe, hanno un nucleo centrale rigido e una gabbia esterna complessivamente spessa.
Cartucce ad alto flusso che utilizzano la tecnologia hot melt avanzata, buona integrità e assenza di perdite, flusso del liquido dall'interno verso l'esterno. Il design delle pieghe radiali porta ad un'ampia area di filtrazione fino a 12 metri quadrati, con conseguente maggiore efficienza di filtrazione, con un notevole risparmio di manodopera, tempo e spazio del sistema di filtrazione dell'acqua. Nell'industria della filtrazione, questo tipo di filtri a cartuccia ad alto flusso offre prestazioni più elevate e vantaggi evidenti rispetto ai normali filtri ad alto flusso pieghettati verticali.
| Filtro multimediale | Polipropilene (PP) pieghettato radiale |
| Lunghezza | 20"(508mm), 40"(1016mm) |
| Diametro esterno | 6 pollici (152 mm) |
| Diametro interno | 73,5 mm |
| Grado di filtrazione | 1μm, 5μm, 10μm, 20μm, 40μm, 50μm, 70μm, 100μm |
| Supporto/Drenaggio | Polipropilene (PP) |
| Materiale del cappuccio terminale | Polipropilene (PP) |
| Centrale | Anima in PP |
| Esterno | Gabbia in PP interamente spessa |
| Materiale della guarnizione | EPDM, Buna-N, Viton |
● Cartucce ad alto flusso che utilizzano la tecnologia hot melt avanzata, test di integrità al 100% e assenza di perdite
● Le cartucce pieghettate ad alto flusso consentono un notevole risparmio di manodopera, tempo e spazio nel sistema di filtraggio dell'acqua
● Il nucleo centrale rigido e la gabbia spessa complessiva esterna possono sopportare una pressione dell'acqua più elevata nel sistema di filtraggio ad alto flusso
● Il modello di filtraggio dall'interno verso l'esterno delle cartucce ad alto flusso garantisce che tutte le impurità rimangano all'interno del supporto pieghettato
● Realizzato con uno strato interno di tessuto non tessuto, uno strato intermedio di membrana filtrante in PP soffiato a fusione e uno strato esterno di fibre lunghe
● I filtri a cartuccia ad alto flusso hanno prestazioni più elevate e vantaggi evidenti rispetto ai normali filtri ad alto flusso pieghettati verticali
● L'esclusivo design a pieghe radiali delle cartucce ad alto flusso consente un'area di filtrazione più ampia, una portata e un'efficienza di filtrazione più elevate
● Microelettronica
● Filtrazione pre-RO
● Alimenti e bevande
● Trattamento dell'acqua
● Condensa della caldaia
● Dissalazione dell'acqua di mare
● Trattamento delle acque industriali
● Industria chimica del petrolio
Dati operativi per filtri a cartuccia ad alto flusso pieghettati radiali
| Temperatura operativa massima | 82°C a 1,4 bar (180°F a 20 psid) |
| 71°C a 2,1 bar (160°F a 30 psid) | |
| 77°F a 50 psid (25°C a 3,4 bar) | |
| Flusso d'acqua massimo suggerito | 20" 5μm: 35m³/h |
| 40" 5μm: 70m³/ora | |
| Direzione del flusso del liquido | Dall'interno all'esterno |
| Area superficiale tipica | Cartuccia ad alto flusso da 5㎡ per cartuccia ad alto flusso da 20". |
| Cartuccia ad alto flusso da 10㎡ per 40". | |
| Area di filtraggio con cartuccia ad alto flusso da 40" fino a 12㎡ | |
| Consiglia di modificare la pressione differenziale | 2,8 bar a 20 ℃ |

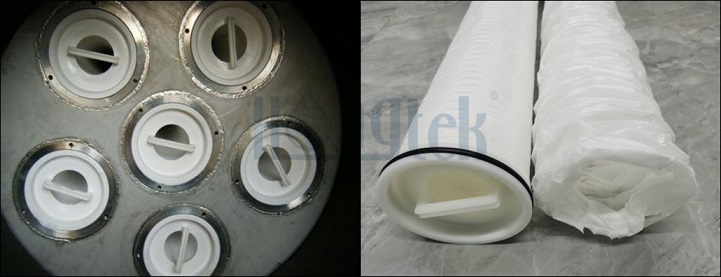

Installazione per filtri a cartuccia ad alto flusso pieghettati radiali
● Portata più elevata e delta di pressione basso, sono progettati filtri con valore assoluto che aiutano l'utente a risparmiare molto sui costi e sullo spazio
● Il nucleo interno e la gabbia complessivamente spessa possono sopportare una pressione maggiore e non si deformano in ambienti di lavoro ad alta pressione dell'acqua
● Le cartucce ad alto flusso pieghettate radiali hanno un'area di filtrazione più ampia, ovvi vantaggi rispetto ai normali filtri verticali ad alto flusso
● La cartuccia ad alto flusso ha uno schema di flusso dall'interno verso l'esterno e non presenta bypass, tempi di servizio più lunghi e maggiore capacità di trattenere lo sporco
● La cartuccia pieghettata ad alto flusso è un elemento filtrante dell'acqua più piccolo e più economico, con minori costi di manutenzione e smaltimento dei rifiuti
| HFU | Materiale | Lunghezza | Grado di filtrazione | Materiale dell'O-ring |
|
Serie HFU Pieghe radiali Filtri a cartuccia ad alto flusso |
P = PP pieghettato radiale | 20 = 20"(508mm) | 1 = 1μm | E = EPDM |
| 5 = 5μm | ||||
| 10 = 10μm | ||||
| 20 = 20μm | B = Buna-N | |||
| 40 = 40"(1016mm) | 40 = 40μm | |||
| 50 = 50μm | ||||
| 70 = 70μm | V = Vitone | |||
| 100 = 100μm |
Ad esempio:
HFU-P-40-5-E
Filtri a cartuccia pieghettati ad alto flusso serie HFU - Materiale: PP pieghettato radiale - Lunghezza = 40" - Valore nominale = 5μm - Materiale O-ring = EPDM
