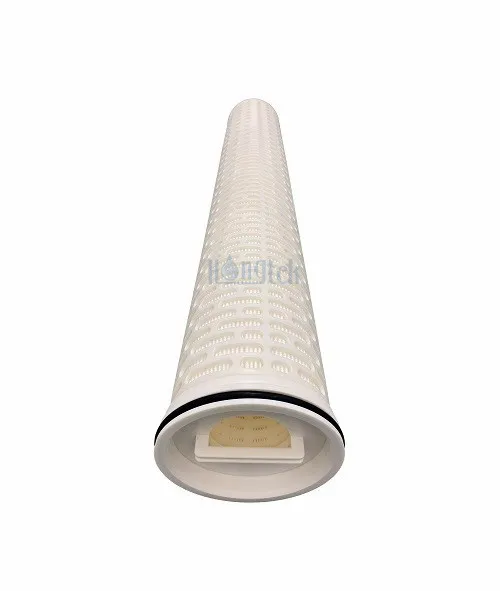

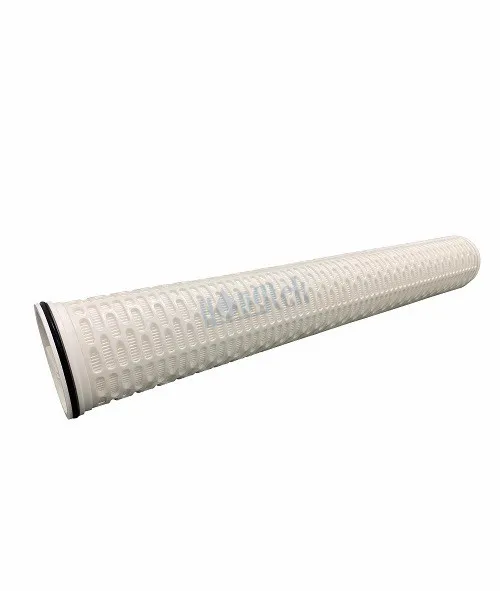

I filtri a cartuccia pieghettati ad alto flusso della serie HFM sono un buon sostituto delle cartucce ad alto flusso Pall Ultipleat. I filtri a cartuccia ad alto flusso sono realizzati con materiale fuso in polipropilene al 100% e aggiornati con gabbia rigida rigida monopezzo con migliore integrità e resistenza all'alta pressione. La gabbia e i cappucci terminali in polipropilene rinforzato con fibra di vetro possono resistere a temperature di esercizio fino a 100 ℃. Il grande diametro di 6 pollici porta ad un'area di filtrazione più ampia, una portata più elevata, un delta di pressione inferiore, consentendo un notevole risparmio sull'ingombro dell'impianto di trattamento dell'acqua e sui costi dei materiali di consumo.
I filtri pieghettati ad alto flusso adottano un'esclusiva struttura multistrato e un modello di flusso dall'interno verso l'esterno che intrappola i contaminanti all'interno dell'elemento, prevenendo l'inquinamento dell'acqua trattata durante la sostituzione del filtro. È la scelta ideale per un'ampia varietà di applicazioni come la desalinizzazione RO, alimenti e bevande, acqua di processo, acqua municipale, ecc.
| Filtro multimediale | Polipropilene (PP) pieghettato |
| Lunghezza | 20"(508 mm), 40"(1.016 mm), 60"(1.524 mm) |
| Diametro esterno | 6"(152 mm) |
| Diametro interno | 73,5 mm |
| Grado di filtrazione | 1μm, 2μm, 3μm, 5μm, 10μm, 20μm, 40μm, 70μm, 100μm |
| Supporto/Drenaggio | Polipropilene (PP) |
| Materiale del cappuccio terminale | Polipropilene (PP) rinforzato con fibra di vetro |
| Fuori | Gabbia rigida rigida complessiva da 40 pollici |
| Materiale della guarnizione | EPDM, Buna-N, Viton |
● Elevata superficie, portate elevate con basse perdite di carico
● Struttura dell'apertura gradiente, che garantisce l'accuratezza della filtrazione e soddisfa i requisiti di flusso
● Tutte le connessioni utilizzano la saldatura termica, senza adesivo, hanno un'ampia compatibilità chimica
● La forma del corpo eccellente e liscia porta a una portata più elevata, garantendo un'elevata durata e una lunga durata
● L'integrità della gabbia in PP rinforzata con fibra di vetro come stampaggio in un unico pezzo, può resistere a pressioni e temperature più elevate
● Centrale elettrica
● Galvanotecnica
● Alimenti e bevande
● Vernici e rivestimenti
● Dissalazione dell'acqua di mare
● Filtrazione dell'acqua di processo
Dati operativi dei filtri a cartuccia pieghettata ad alto flusso
| Temperatura operativa massima | 82°C a 1,4 bar (180°F a 20 psid) |
| 71°C a 2,1 bar (160°F a 30 psid) | |
| 77°F a 50 psid (25°C a 3,4 bar) | |
| Flusso d'acqua massimo suggerito | Lunghezza 20 pollici: 660 LPM |
| Lunghezza 40 pollici: 1.300 LPM | |
| Lunghezza 60 pollici: 1.900 LPM | |
| Direzione del flusso del liquido | Dall'interno all'esterno |
| Area superficiale tipica | Cartuccia filtrante da 7㎡ per 40". |
| Cartuccia filtrante da 10,5㎡ per 60". | |
| Pressione massima | 4,2 bar |
| Consiglia di modificare la pressione differenziale | 2,5 bar a 20 ℃ |
Installazione del filtro pieghettato ad alto flusso Cartucce
L'installazione di un filtro pieghettato ad alto flusso nell'alloggiamento del filtro è in genere un processo importante, poiché è correlato all'effetto di filtrazione. Ecco una guida generale:
1. Preparare l'alloggiamento del filtro: assicurarsi che l'alloggiamento del filtro sia pulito e privo di detriti. Assicurarsi che l'O-ring o la guarnizione sull'alloggiamento siano in buone condizioni e posizionati correttamente.
2. Seleziona il filtro pieghettato ad alto flusso giusto: assicurati di avere la dimensione e il tipo corretti di filtro pieghettato ad alto flusso per il tuo alloggiamento. Il filtro dovrebbe corrispondere alle specifiche del tuo alloggiamento.
3. Ispezionare la cartuccia del filtro ad alto flusso: prima dell'installazione, ispezionare il filtro pieghettato per eventuali danni o difetti. Assicurati che sia pulito e non danneggiato.
4. Inserire il filtro a cartuccia ad alto flusso: disimballare la nuova cartuccia del filtro ad alto flusso e applicare lubrificante all'anello di tenuta della cartuccia del filtro. Inserire con attenzione il filtro pieghettato ad alto flusso nell'alloggiamento del filtro. Assicurarsi che si adatti perfettamente e in modo sicuro.
5. Fissare il filtro: se l'alloggiamento è dotato di un meccanismo di bloccaggio o di un coperchio, fissarlo in posizione per tenere saldamente il filtro all'interno dell'alloggiamento.
6. Verifica eventuali perdite: una volta installato il filtro, verificare eventuali perdite intorno all'alloggiamento. Se si notano perdite, ispezionare l'alloggiamento e il filtro per verificarne l'installazione e il posizionamento corretti.
7. Pianificare la manutenzione regolare: tenere traccia della durata di servizio del filtro e pianificare la manutenzione regolare per sostituirlo secondo necessità, secondo le raccomandazioni del produttore.
Display di produzione dei filtri a cartuccia ad alto flusso serie HFM
● Bassa caduta di pressione delle cartucce ad alto flusso per soddisfare le esigenze degli utenti in termini di portata, prolungando la durata delle cartucce filtranti ad alto flusso e risparmiando sui costi dell'utente.
● Il liquido scorre dall'interno verso l'esterno, con particelle grandi intercettate nello strato esterno e particelle piccole intercettate nello strato interno, migliorando l'efficienza di filtrazione.
● Diversamente dalle normali cartucce filtranti ad alto flusso di alta qualità, la gabbia della cartuccia filtrante e i cappucci terminali possono resistere a temperature fino a 100 ℃ e avere una resistenza alla pressione fino a 4,2 bar.
● Per la gabbia ad alta resistenza e i cappucci terminali in PP misto a fibra di vetro, è necessaria una tecnologia avanzata di saldatura a infrarossi per garantire la completa saldatura termica del filtro senza perdite.
● Utilizzando membrane soffiate a fusione di alta qualità e tessuti non tessuti come materiali, è possibile ottenere valutazioni sia normali che assolute in base alle esigenze del cliente, garantendo la portata e l'efficienza di filtrazione.
| HFM | Materiale | Lunghezza | Grado di filtrazione | Materiale dell'O-ring | Interno (selettivo) |
|
Serie HFM Pieghettata Filtri a cartuccia ad alto flusso |
P = PP pieghettato | 20 = 20"(508mm) | 1 = 1μm | E = EPDM | C = Nucleo centrale in PP |
| 2 = 2μm | |||||
| 3 = 3μm | |||||
| 40 = 40"(1016mm) | 5 = 5μm | B = Buna-N | |||
| 10 = 10μm | |||||
| 20 = 20μm | |||||
| 60 = 60"(1524mm) | 40 = 40μm | V = Vitone | |||
| 50 = 50μm | |||||
| 70 = 70μm | |||||
| 100 = 100μm |
Ad esempio:
HFM-P-40-5-E
Filtri a cartuccia pieghettati ad alto flusso serie HFM - Materiale: PP pieghettato - Lunghezza = 40" - Grado di filtrazione = 5μm - Materiale O-ring = EPDM
