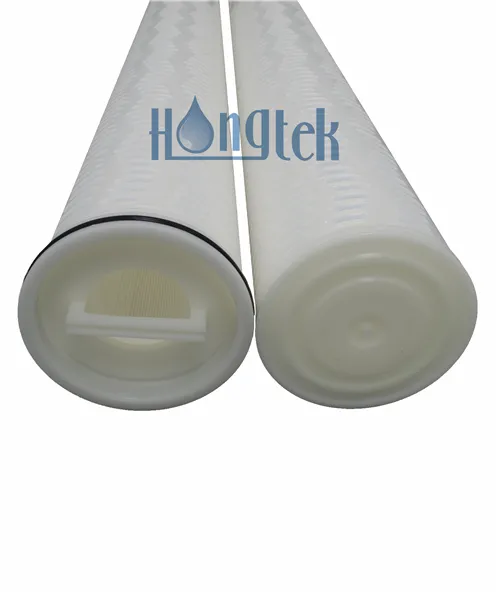

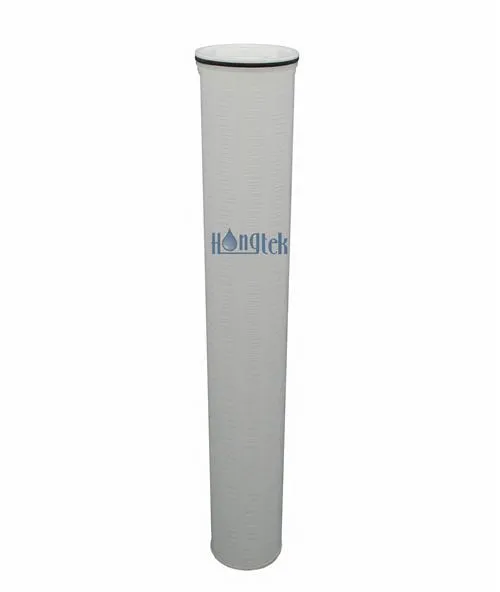

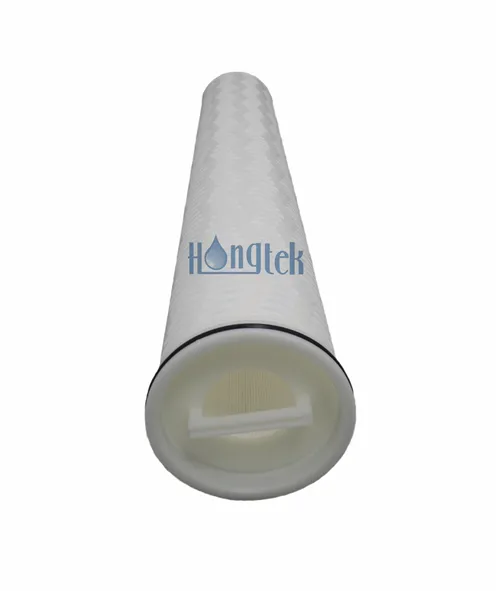

I filtri a cartuccia pieghettati ad alto flusso della serie HFE sono sostitutivi dell'alto flusso Pall Ultipleat, progettati per un sistema di filtraggio economico e affidabile per applicazioni ad alto flusso. Diversamente dai normali filtri a cartuccia ad alto flusso, la cartuccia ad alto flusso della serie HFE ha una gabbia esterna spessa complessivamente 40 pollici ad alta resistenza in grado di sopportare una pressione dell'acqua più elevata. La configurazione del flusso dall'interno verso l'esterno e la struttura a gabbia rigida della cartuccia pieghettata ad alto flusso ne consentono una compattazione ermetica per ridurre ulteriormente i costi di sostituzione e smaltimento.
I filtri a cartuccia ad alto flusso hanno mezzi filtranti ad alte prestazioni, forte capacità di trattenere lo sporco, basso delta di pressione per fluire per periodi di tempo più lunghi, rimozione affidabile delle particelle e lunga durata. Il design geometrico pieghettato scientifico di ampia area, la struttura completa di saldatura termica e l'effetto di filtrazione di alta qualità possono soddisfare le esigenze di sistemi di filtraggio ad alto flusso.
| Filtro multimediale | Polipropilene (PP) pieghettato |
| Lunghezza | 40"(1016mm), 60"(1524mm) |
| Diametro esterno | 6"(152 mm) |
| Diametro interno | 73,5 mm |
| Grado di filtrazione | 1μm, 2μm, 3μm, 5μm, 10μm, 20μm, 40μm, 70μm, 100μm |
| Supporto/Drenaggio | Polipropilene (PP) |
| Materiale del cappuccio terminale | Polipropilene (PP) rinforzato con fibra di vetro |
| Fuori | Gabbia rigida rigida complessiva da 40 pollici |
| Materiale della guarnizione | EPDM, Buna-N, Viton |
● Portate più elevate e maggiore risparmio sui costi
● Elevata efficienza di filtrazione e ampia compatibilità chimica
● Le cartucce ad alto flusso sono sostitutive di Pall Ultipleat ad alto flusso
● Tecnologia avanzata di saldatura a caldo e test di integrità al 100%.
● Minori costi di smaltimento dei rifiuti, minori costi di sostituzione e manutenzione
● Gabbia esterna spessa complessivamente 40 pollici in grado di resistere all'elevata pressione dell'acqua
● Media filtrante ad alte prestazioni, bassa resistenza al flusso per una lunga durata
● Microelettronica
● Alimenti e bevande
● Trattamento dell'acqua
● Generazione di energia
● Combustibili e prodotti chimici
● Biofarmaceutico
● Macchinari e attrezzature
● Trattamento delle acque reflue industriali
Dati operativi Filtri a cartuccia pieghettati ad alto flusso serie HFE
| Temperatura operativa massima | 82°C a 1,4 bar (180°F a 20 psid) |
| 71°C a 2,1 bar (160°F a 30 psid) | |
| 77°F a 50 psid (25°C a 3,4 bar) | |
| Flusso d'acqua massimo suggerito | Lunghezza 20 pollici: 660 LPM |
| Lunghezza 40 pollici: 1.300 LPM | |
| Lunghezza 60 pollici: 1.900 LPM | |
| Direzione del flusso del liquido | Dall'interno all'esterno |
| Area superficiale tipica | Cartuccia filtrante da 7㎡ per 40". |
| Cartuccia filtrante da 10,5㎡ per 60". | |
| Pressione massima | 4,2 bar |
| Consiglia di modificare la pressione differenziale | 2,5 bar a 20 ℃ |

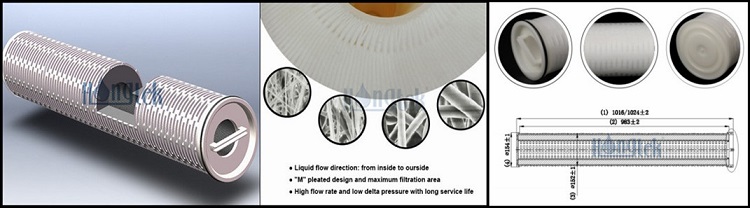

Design per cartucce filtranti ad alto flusso
● Un potente team tecnico può aiutare a personalizzare gli speciali filtri a cartuccia ad alto flusso
● Il design 3D di fascia alta mostra i vantaggi della struttura sostitutiva ad alto flusso Pall Ultipleat
● Il design completo è molto importante per la ricerca, lo sviluppo e la produzione di filtri a cartuccia ad alto flusso
● Prestare la massima attenzione ad ogni dettaglio, progettare meglio per creare filtri a cartuccia ad alto flusso di qualità superiore per il sistema di filtrazione dell'acqua

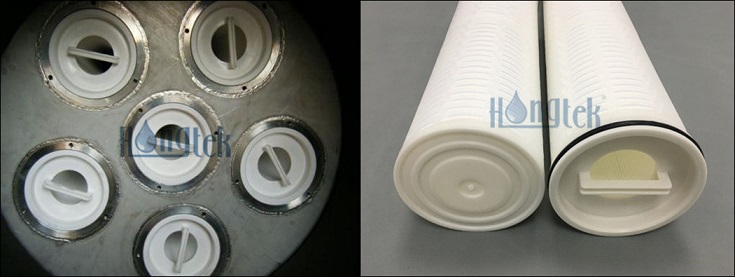

Installazione per cartucce ad alto flusso
● Adatto per l'installazione in alloggiamenti di filtri a flusso elevato, schema di flusso dall'interno verso l'esterno, senza bypass e flusso elevato
● I filtri a cartuccia ad alto flusso hanno una lunga durata operativa, una forte capacità di trattenere lo sporco e sono progettati filtri con valore assoluto
● La robusta gabbia esterna spessa complessivamente 40 pollici può resistere a pressioni più elevate, portata elevata e bassa pressione delta
● Sistemi di filtraggio più piccoli ed economici, minori costi di manutenzione e smaltimento dei rifiuti, aiutano gli utenti a risparmiare molto sui costi
| HFE | Materiale | Lunghezza | Grado di filtrazione | Materiale dell'O-ring | Interno (selettivo) |
|
Serie HFE Filtri a cartuccia pieghettati ad alto flusso |
P = PP pieghettato | 40 = 40"(1016mm) | 1 = 1μm | E = EPDM | C = Nucleo centrale in PP |
| 2 = 2μm | |||||
| 3 = 3μm | |||||
| 5 = 5μm | B = Buna-N | ||||
| 10 = 10μm | |||||
| 60 = 60"(1524mm) | 20 = 20μm | ||||
| 40 = 40μm | V = Vitone | ||||
| 50 = 50μm | |||||
| 70 = 70μm | |||||
| 100 = 100μm |
Ad esempio:
HFE-P-40-5-E
Filtri a cartuccia pieghettati ad alto flusso serie HFE - Materiale: PP pieghettato - Lunghezza = 40" - Grado di filtrazione = 5μm - Materiale O-ring = EPDM
È possibile personalizzare i filtri a cartuccia ad alto flusso con specifiche speciali, ad esempio lunghezze e cappucci terminali speciali o gabbia esterna in acciaio inossidabile, ecc.
