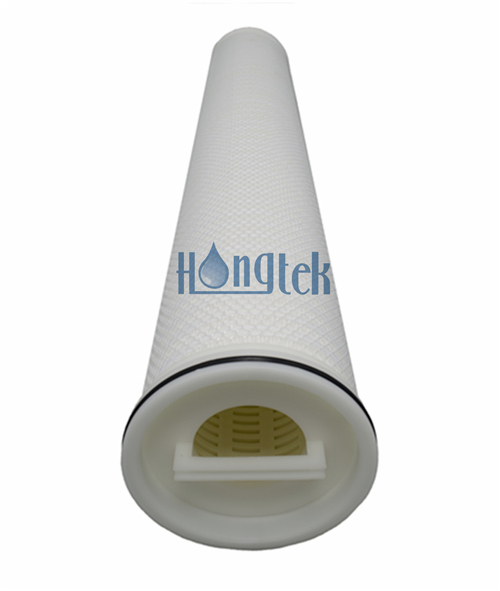

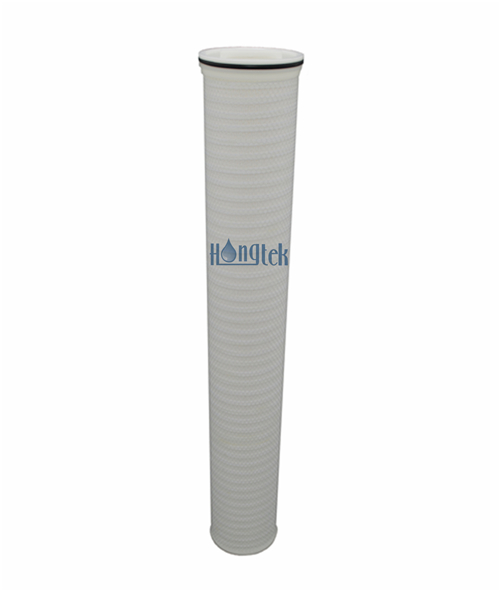

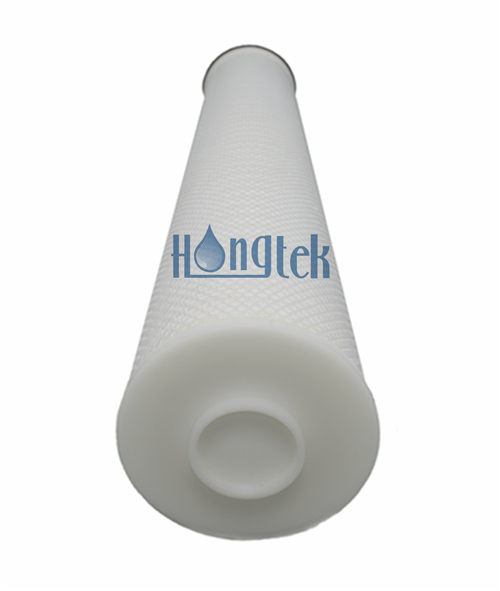

Gli elementi filtranti pieghettati ad alto flusso della serie HFG sono progettati per applicazioni di filtrazione di liquidi con grandi requisiti di flusso, elevata capacità di flusso ed alta efficienza, con direzione del flusso dall'interno verso l'esterno. Gli elementi filtranti con nucleo interno, fascia avvolgente esterna e rete hanno un design di buona integrità con tecnologia hot melt avanzata. Gli elementi filtranti ad alto flusso si inseriscono negli alloggiamenti standard dei filtri ad alto flusso, sono facili da installare e sostituire, consentendo così di risparmiare molto sui costi di manodopera. I filtri pieghettati ad alto flusso hanno un'esclusiva geometria della piega a forma di mezzaluna, combinata con il suo ampio diametro di 6 pollici, riduce il numero di filtri e le dimensioni dell'alloggiamento richieste rispetto alle tradizionali cartucce filtranti di profondità con diametro esterno di 2,5". Gli elementi filtranti pieghettati ad alto flusso aiutano a rimuovere particelle e altri contaminanti dall'acqua, prodotti chimici industriali compatibili e fluidi liquidi per alimenti e bevande con valutazione assoluta.
| Filtro multimediale | Polipropilene (PP) |
| Lunghezza | 20", 40", 60" |
| Diametro esterno | 6" |
| Grado di filtrazione | 5μm, 10μm, 20μm, 40μm, 70μm, 100μm |
| Supporto/Drenaggio | Polipropilene |
| Materiale del cappuccio terminale | Polipropilene |
| Nucleo interiore | Polipropilene |
| Rete esterna | Polietilene |
| Fascia avvolgente esterna | Polietilene e Polipropilene |
| Materiale della guarnizione | EPDM, Buna-N, Viton |
● Elevata efficienza di rimozione delle particelle e lunga durata
● La tecnologia avanzata della piega consente di ottenere un'ampia area di filtraggio
● Portate più elevate rispetto ai filtri di profondità convenzionali con diametro esterno di 2,5".
● Tecnologia avanzata di saldatura a caldo e test di integrità al 100%.
● Gli elementi filtranti ad alto flusso si inseriscono negli alloggiamenti standard dei filtri ad alto flusso
● I filtri ad alto flusso sono facili da installare e sostituire e consentono di risparmiare notevolmente sui costi di manodopera
● Acque di processo
● Alimenti e bevande
● Acque Prodotte
● Trattamento delle acque reflue
● Filtrazione dell'acqua pre-RO
● Filtrazione dell'acqua di condensa
Dati operativi degli elementi filtranti pieghettati ad alto flusso della serie HFG
| Temperatura operativa massima | 70°C(160°F) |
| Flusso d'acqua massimo suggerito | Lunghezza 20 pollici: 35 m³/h (150 gpm) |
| Lunghezza 40 pollici: 70 m³/h (310 gpm) | |
| Lunghezza 60 pollici: 100 m³/h (440 gpm) | |
| Direzione del flusso del liquido | Percorso del flusso dall'interno all'esterno |
| Area superficiale tipica | Elemento filtrante da 3㎡ per 20". |
| Elemento filtrante da 6㎡ per 40". | |
| Elemento filtrante da 9㎡ per 60". | |
| Pressione massima | 4,2 bar |
| Pressione differenziale diretta massima | 3,5 bar a 20 ℃ (50 psid a 68 °F) |
| 1,5 bar a 70 ℃ (20 psid a 160 °F) | |
| Si consiglia di modificare la pressione differenziale | 2,5 bar a 20 ℃ (35 psid a 68 °F) |

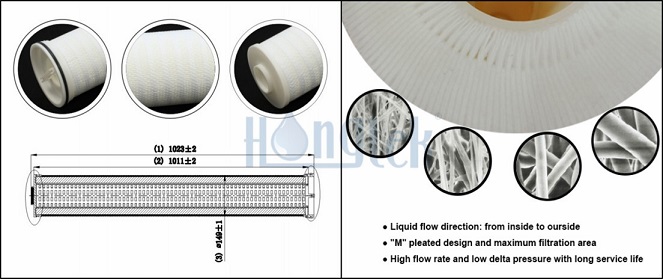

Design per elementi filtranti ad alto flusso
● Un potente team tecnico può aiutare a personalizzare gli speciali elementi filtranti ad alto flusso
● Il design di fascia alta mostra i vantaggi della struttura degli elementi filtranti pieghettati della serie HFG
● Elementi filtranti costituiti da nucleo rigido interno centrale, strati plissettati intermedi, fascia avvolgente esterna e rete
● Il design completo è molto importante per la ricerca, lo sviluppo e la produzione di filtri a cartuccia ad alto flusso
Installazione per elementi filtranti pieghettati ad alto flusso
● Sono progettati filtri con portata elevata e basso delta pressione, con valore nominale o assoluto
● Modello di flusso dall'interno verso l'esterno, flusso ampio, buona tenuta e assenza di bypass, elevato effetto di filtrazione
● Sistemi di filtraggio più piccoli, facili da installare e sostituire, consentono di risparmiare molti costi di manodopera e manutenzione
● Adatti per l'installazione in alloggiamenti di filtri ad alto flusso, gli elementi filtranti ad alto flusso hanno una lunga durata
| HFG | Materiale | Lunghezza | Grado di filtrazione | Materiale dell'O-ring |
|
Serie HFG Elementi filtranti pieghettati ad alto flusso |
P = PP pieghettato | 20 = 20" | 5 = 5μm | E = EPDM |
| 10 = 10μm | ||||
| 40 = 40" | 20 = 20μm | B = Buna-N | ||
| 40 = 40μm | ||||
| 60 = 60" | 70 = 70μm | V = Vitone | ||
| 100 = 100μm |
Ad esempio:
HFG-P-60-5-E
Elementi filtranti pieghettati ad alto flusso serie HFG - Materiale: PP pieghettato - Lunghezza = 60" - Grado di filtrazione = 5μm - Materiale O-ring = EPDM
