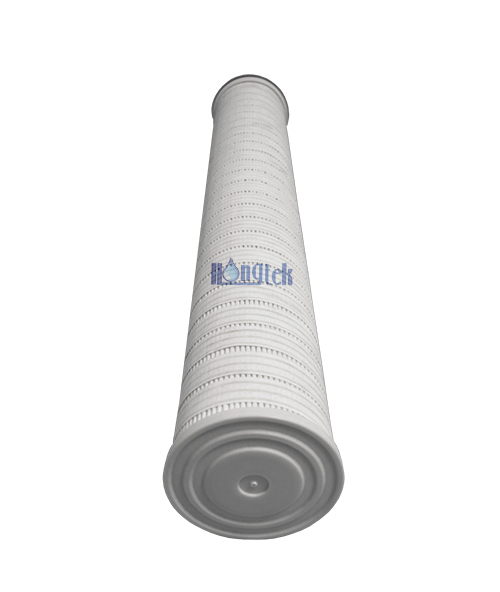

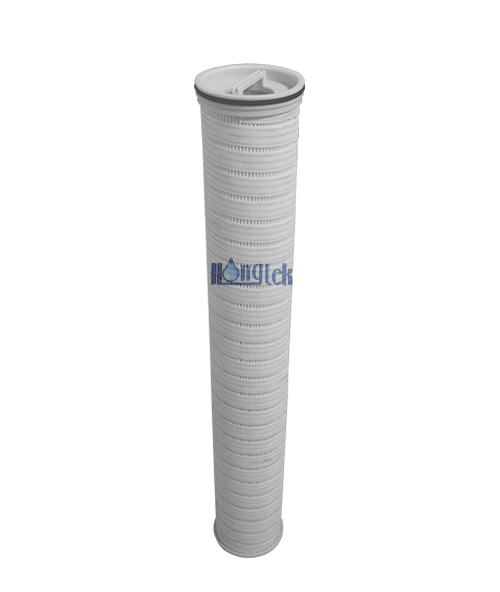

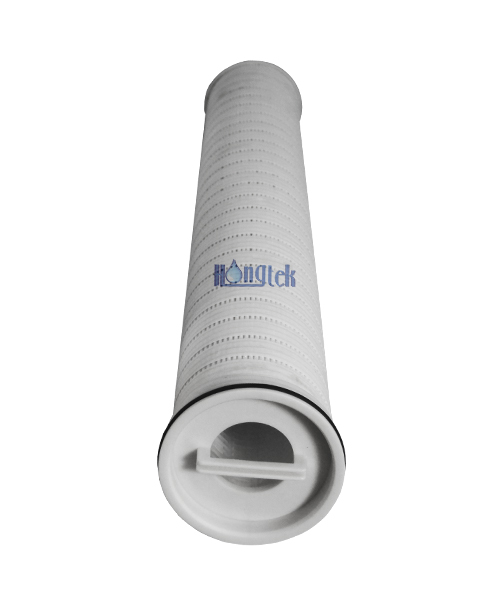

I filtri a cartuccia pieghettati ad alto flusso della serie HFC sono sostituiti dall'elemento ad alto flusso Pall Ultipleat, di grande diametro, con estremità aperta singola, con benda esterna e con un modello di flusso dall'interno verso l'esterno. I filtri a cartuccia ad alto flusso hanno un'esclusiva geometria della piega a forma di mezzaluna, combinata con l'ampio diametro di 152,4 mm (6 pollici) e la gamma di alta qualità di mezzi filtranti in PP o fibra di vetro disponibili. Sono consentiti meno filtri e alloggiamenti più piccoli per applicazioni ad alta portata grazie all'ampia gamma di compatibilità chimica, all'elevata capacità di trattenere lo sporco, all'elevata portata e alla buona efficienza di filtrazione dei filtri pieghettati ad alto flusso. In poche parole, i filtri a cartuccia pieghettati ad alto flusso sono una scelta economica per la filtrazione dell'acqua.
| Filtra contenuti multimediali | PP, fibra di vetro |
| Lunghezza | 20" (508 mm), 40" (1.016 mm), 60" (1.524 mm) |
| Diametro esterno | 6 pollici (152 mm) |
| Diametro interno | 73,5 mm |
| Grado di filtraggio | 1μm, 3μm, 5μm, 6μm, 10μm, 20μm, 40μm, 70μm, 100μm |
| Supporto/Drenaggio | Polipropilene (PP) |
| Materiale del cappuccio terminale | Polipropilene (PP) rinforzato con fibra di vetro |
| Fuori | Benda |
| Materiale della guarnizione | EPDM, Buna-N, Viton |
● Schema di flusso dall'interno all'esterno che intrappola il contaminante all'interno dell'elemento
● Disponibili in una varietà di lunghezze e gradi di filtri a cartuccia pieghettati a flusso elevato
● Più facile da installare e sostituire, meno manodopera necessaria e minori costi di manutenzione
● Portata elevata per filtro pieghettato ad alto flusso, meno cartucce da sostituire e ingombro di installazione ridotto
● La cartuccia di grande diametro, la massima area di filtraggio e la struttura sintetica riducono al minimo lo smaltimento dei rifiuti
● Desalinizzazione
● Acqua di processo
● Alimenti e bevande
● Generazione di energia
● Vernici e rivestimenti
● Prodotti chimici di processo
● Produzione automobilistica
Dati operativi per filtri a cartuccia pieghettati ad alto flusso serie HFC
| Temperatura operativa massima | PP: 180 °F a 20 psid (82 °C a 1,4 bar) |
| Fibra di vetro: 249,8 °F a 20 psid (121 °C a 1,4 bar) | |
| Flusso massimo d'acqua suggerito | Lunghezza 20 pollici: 660 LPM |
| Lunghezza 40 pollici: 1.300 LPM | |
| Lunghezza 60 pollici: 1.900 LPM | |
| Direzione del flusso del liquido | Dall'interno all'esterno |
| Area superficiale tipica | Filtro a cartuccia da 3,5㎡ per 20". |
| 7㎡ per filtro a cartuccia da 40". | |
| 10,5㎡ per filtro a cartuccia da 60". | |
| Consiglia di modificare la pressione differenziale | PP: 3,44 bar a 82°C |
| Fibra di vetro: 3,44 bar a 121°C |

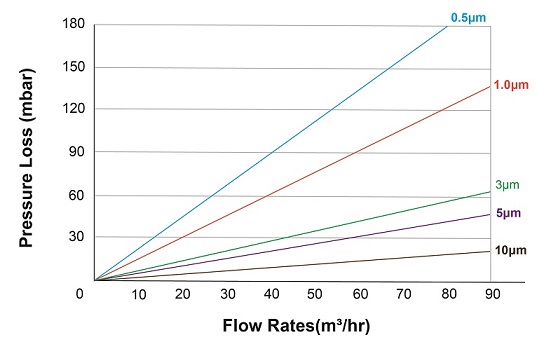

Portata rispetto alla caduta di pressione per cartuccia da 40".

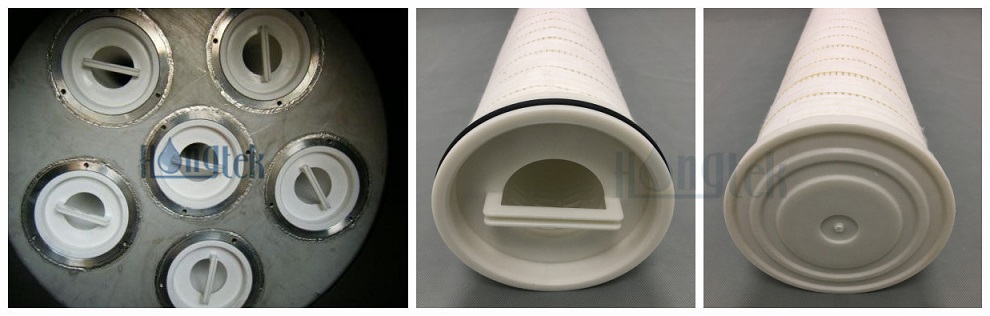

Installazione per filtri a cartuccia ad alto flusso
● Schema del flusso dall'interno verso l'esterno, buona tenuta e assenza di bypass, elevata capacità di trattenere lo sporco
● Sono progettate cartucce con portata elevata e basso delta pressione, con valore nominale o assoluto
● Benda esterna e nucleo interno per rendere la struttura stabile e max. area di filtrazione, buona efficienza di filtrazione
● Ingombro di installazione ridotto e sistemi di filtraggio più economici, minori costi di manutenzione e smaltimento dei rifiuti
| HFC | Materiale | Lunghezza | Grado di filtraggio | Materiale dell'O-ring | Interno (selettivo) |
|
Serie HFC ad alto flusso Filtri a cartuccia pieghettati |
P = PP pieghettato | 20 = 20"(508 mm) | 1 = 1μm | E = EPDM | C = Nucleo centrale in PP |
| 3 = 3μm | |||||
| 5 = 5μm | |||||
| 40 = 40"(1016 mm) | 6 = 6μm | B = Buna-N | |||
| 10 = 10μm | |||||
| F = Fibra di vetro | 20 = 20μm | ||||
| 60 = 60"(1524 mm) | 40 = 40μm | V = Viton | |||
| 50 = 50μm | |||||
| 70 = 70μm | |||||
| 100 = 100μm |
Ad esempio:
HFC-F-40-20-E
Filtri a cartuccia pieghettati ad alto flusso serie HFC - Materiale: fibra di vetro - Lunghezza: 40" - Grado di filtrazione: 20μm - Materiale O-ring: EPDM
È possibile personalizzare le cartucce pieghettate ad alto flusso con specifiche speciali, come nucleo centrale in acciaio inossidabile, cappucci terminali speciali o gabbia esterna in acciaio inossidabile, ecc.
