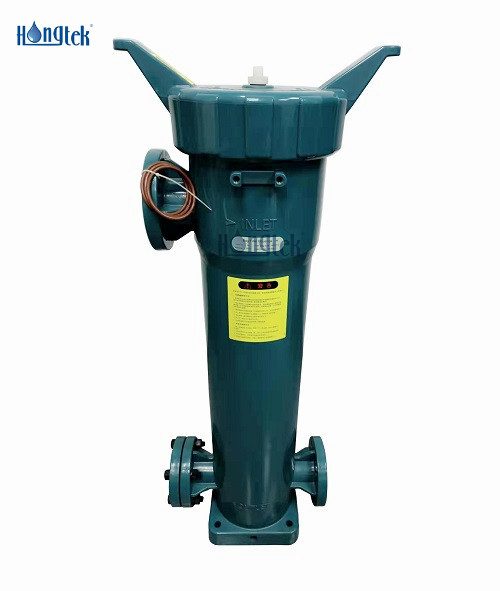

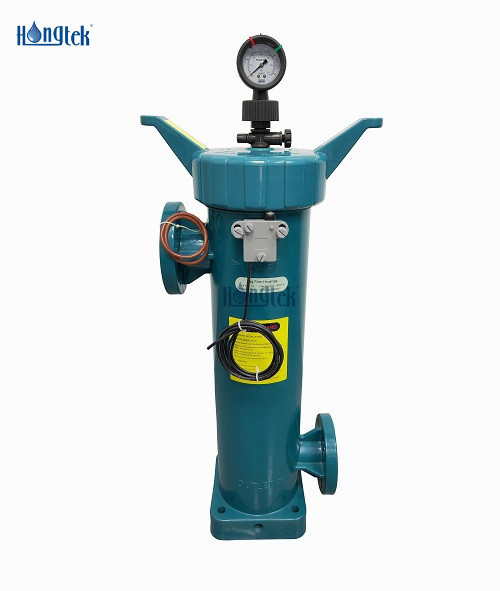

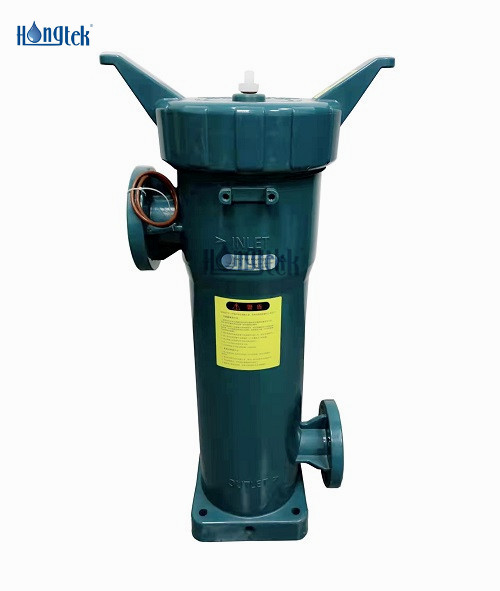

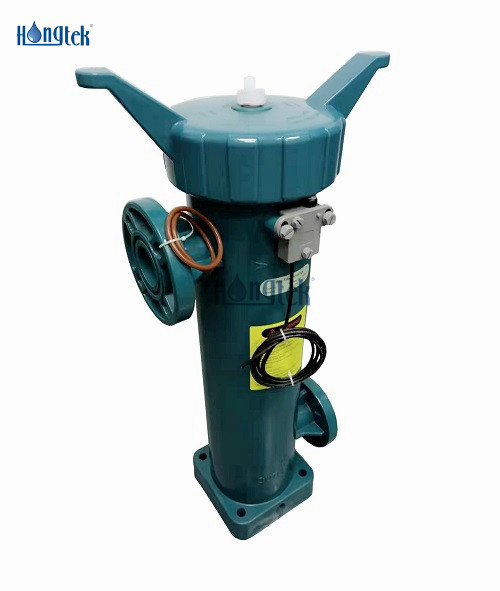

L'alloggiamento del filtro a sacco in polipropilene omopolimero (PPH) serie PPH è realizzato in polipropilene rinforzato con PP, stampato a iniezione integralmente, senza saldature, nessuna perdita laterale, facile da installare e manutenere. L'alloggiamento del filtro a sacco PPH è resistente agli acidi e agli alcali, alle alte temperature, alle alte pressioni, buona morbidezza e facile stampaggio. La scelta dell'alloggiamento del filtro a manica singola PPH è dovuta principalmente alla particolarità dei liquidi, degli acidi forti, degli alcali forti, delle alte temperature e dei liquidi altamente corrosivi, mentre i tradizionali materiali dell'alloggiamento del filtro in acciaio inossidabile non sono adatti per l'applicazione. L'alloggiamento del filtro a maniche PPH compensa le carenze dell'alloggiamento del filtro in acciaio inossidabile e consente inoltre di risparmiare notevolmente sui costi delle apparecchiature dei sistemi di filtrazione industriale.
| Materiale dell'alloggiamento | PPH (omopolimero di polipropilene) |
| Direzione edilizia | Verticale |
| Dimensioni della borsa | Taglia n. 1: Φ7"x17"L (Φ180x430 mm) |
| Taglia n. 2: Φ7"x32"L (Φ180x810 mm) | |
| Taglia n. 4: Φ4"x15"L (Φ105x380 mm) | |
| Taglia n. 5: Φ6"x20"L (Φ150x510 mm) | |
| Taglia n. 6: Φ7"x22"L (Φ180x560mm) | |
| Numero di bagaglio | Singolo |
| Spessore dell'alloggiamento | 16 mm |
| Grado di filtrazione | 1μm - 800μm |
| Connessione | Porta laterale |
| Tipo di ingresso/uscita | Flangia |
| Dimensioni ingresso/uscita | DN40, DN50, DN65, DN80 |
| Tipo di tenuta | Tipo con tappo a vite |
| Materiale della guarnizione | Vitone |
● Resistenza agli acidi e agli alcali, resistenza alle alte temperature
● Integralmente stampato ad iniezione, senza punti di saldatura, senza perdite
● L'alloggiamento del filtro a sacco PPH ha una parete interna liscia per una facile pulizia
● L'alloggiamento del filtro a sacco singolo PPH è sigillato a 360 gradi e garantisce un filtraggio ad alta precisione
● Nessun attrezzo richiesto per l'uso e la manutenzione, sostituzione facile e veloce del sacchetto filtro
● Gli alloggiamenti dei sacchetti filtro PPH sono compatibili con i sacchetti filtro dell'acqua standard internazionali
● Lavorazione dei metalli
● Industria chimica
● Inchiostri e rivestimenti
● Filtrazione di soluzioni acido-base
● Industria della filtrazione galvanica
● Prefiltrazione dell'acqua ad elevata purezza
Dati operativi per l'alloggiamento del filtro a manica singola PPH
| Massimo. Temperatura | 90°C |
| Massimo. Pressione | 116 PSI (8 bar) |
| Direzione del flusso del liquido | Lato dentro e fuori |
| Portata (sacco filtro singolo) | Dimensione n. 1 (Φ7"x17"): 20 m³/h |
| Dimensione n. 2 (Φ7"x32"): 40 m³/h | |
| Dimensione n. 4 (Φ4"x15"): 12 m³/h | |
| Dimensione n. 5 (Φ6"x20"): 22 m³/h | |
| Dimensione #6 (Φ7"x22"): 25m³/h | |
| Area di filtrazione (sacchetto filtro singolo) | Taglia n. 1 (Φ7"x17"): 0,25㎡ |
| Misura n. 2 (Φ7"x32"): 0,5㎡ | |
| Taglia n. 4 (Φ4"x15"): 0,12㎡ | |
| Taglia n. 5 (Φ6"x20"): 0,3㎡ | |
| Taglia n. 6 (Φ7"x22"): 0,35㎡ | |
| Capacità/peso dell'alloggiamento della borsa | Taglia n. 1 (Φ7"x17"): 20,3 l/15,3 kg |
| Taglia n. 2 (Φ7"x32"): 32 litri/24,2 kg | |
| Taglia n. 4 (Φ4"x15"): 6,5 l/5,9 kg | |
| Taglia n. 5 (Φ6"x20"): 12,8 l/10,8 kg | |
| Taglia n. 6 (Φ7"x22"): 24 litri/18 kg |

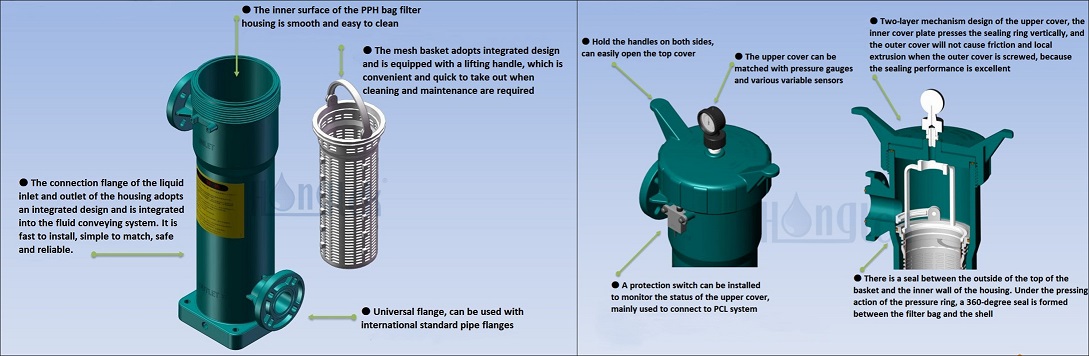

Descrizione della funzione delle parti dell'alloggiamento del filtro a sacco PPH
| ● È possibile installare un interruttore di protezione per monitorare lo stato del coperchio superiore, utilizzato principalmente per connettersi al sistema PCL | ||||||||||||
| ● La superficie interna del guscio è liscia e facile da pulire | ● Tenere le maniglie su entrambi i lati e aprire facilmente il coperchio superiore | |||||||||||
| ● Flangia universale, può essere utilizzata con flange per tubi standard stimate | ● Il coperchio superiore può essere abbinato a manometri e vari sensori variabili | |||||||||||
| ● Il cestello in rete adotta un design monopezzo ed è dotato di una maniglia di sollevamento, comoda e veloce da estrarre quando sono necessarie pulizia e manutenzione | ||||||||||||
| ● La flangia di collegamento dell'ingresso e dell'uscita del liquido del guscio adotta un design integrato ed è integrata nel sistema di trasporto del fluido. È veloce da installare, semplice da abbinare, sicuro e affidabile. | ||||||||||||
| ● È presente una guarnizione tra l'esterno della parte superiore del cestello e la parete interna dell'alloggiamento. Sotto l'azione di pressione dell'anello di pressione, tra il sacchetto filtro e il guscio si forma una tenuta a 360 gradi | ||||||||||||
| ● Design del meccanismo a due strati del coperchio superiore, la piastra di copertura interna preme verticalmente l'anello di tenuta e il coperchio esterno non causerà attrito ed estrusione locale quando il coperchio esterno è avvitato, poiché le prestazioni di tenuta sono eccellenti. | ||||||||||||

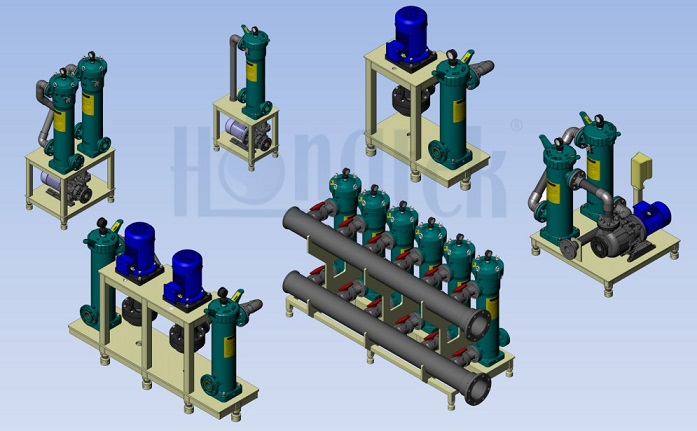

Metodo di collegamento parallelo dell'alloggiamento del filtro a sacco in polipropilene

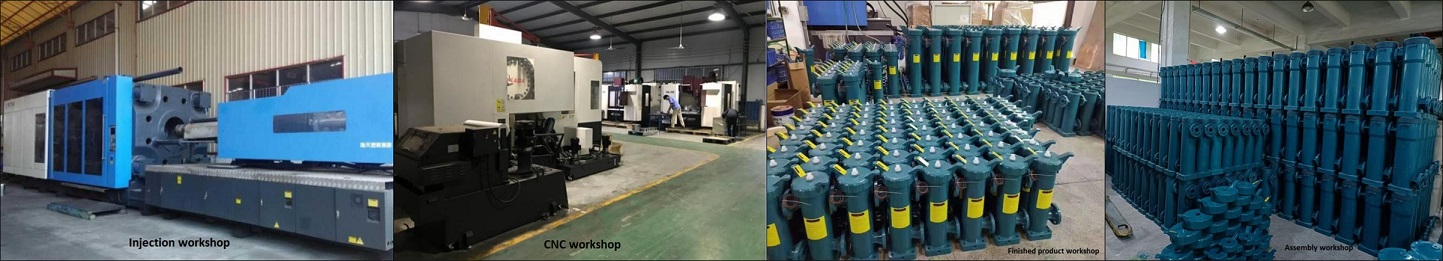

Laboratorio di produzione dell'alloggiamento del filtro a maniche PPH

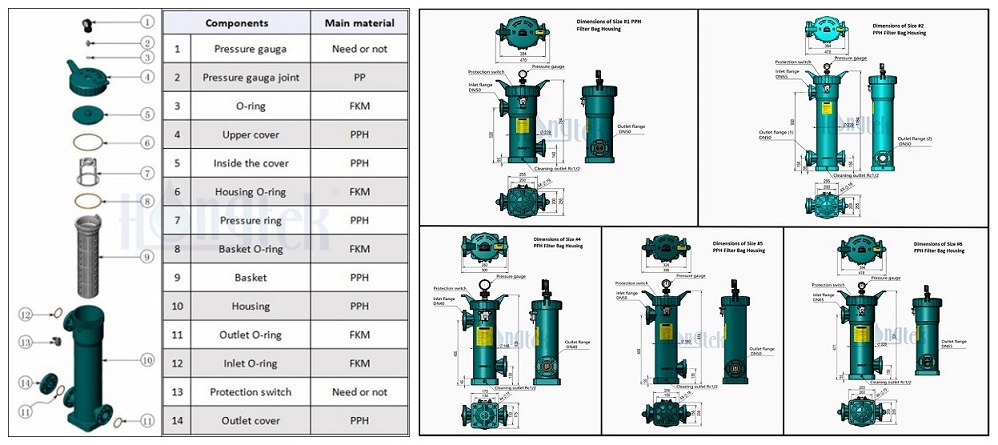

Componenti e Disegno dell'alloggiamento del filtro a sacco PPH serie PPH
● Tutti gli accessori dell'alloggiamento del filtro a maniche PPH sono standard
● Facile da installare e manutenere, facile da sostituire il sacchetto filtro
● L'alloggiamento del filtro a sacco è stampato nel suo complesso, ha una struttura compatta e una qualità eccellente
● Risparmiare spazio, risparmiare manodopera e costi operativi, economico e applicabile
● Gli accessori sono durevoli e di lunga durata, il sistema è sicuro e protetto
Come Installare l'alloggiamento del filtro a sacco PPH?
1. Assicurarsi di pulire tutti gli anelli di tenuta e la scanalatura di fissaggio dell'anello di tenuta dell'alloggiamento del filtro prima dell'uso, quindi posizionare l'anello di tenuta nella scanalatura di fissaggio dell'anello di tenuta in modo naturale.
2. Mettere il sacchetto filtro nel cestello a rete all'interno dell'alloggiamento, in modo che l'anello del filtro sia vicino alla parete interna del cilindro del filtro (per l'alloggiamento con la guarnizione della parete del cilindro) o alla parete interna del cestello (per l'alloggiamento con la guarnizione della parete del cestello).
3. Posizionare l'anello di pressione del sacchetto filtro verticalmente sopra l'anello del sacchetto filtro e premere l'anello del sacchetto filtro.
4. Posizionare la piastra di pressione interna del coperchio superiore sull'apertura superiore dell'alloggiamento e premere uniformemente l'anello di tenuta.
5. Avvitare il coperchio dell'alloggiamento del filtro a sacco in senso orario sull'alloggiamento.
6. Montare il raccordo del manometro e installare il manometro.
7. Chiudere la valvola di scarico, aprire le valvole di ingresso e uscita e avviare la pompa.
| PPH | Dimensioni della borsa | Numero di bagaglio | Dimensioni ingresso/uscita (flangia) |
|
Serie PPH PPH Singolo Alloggiamento del filtro a sacco |
S1 = Taglia n. 1 (Φ7"x17") | 1 = 1 pz | N40 = DN40 |
| S2 = Taglia n. 2 (Φ7"x32") | |||
| S4 = Taglia n. 4 (Φ4"x15") | N50 = DN50 | ||
| S5 = Taglia n. 5 (Φ6"x20") | N65 = DN65 | ||
| S6 = Taglia n. 6 (Φ7"x22") | N80 = DN80 |
Ad esempio:
PPH-S2-1-N65
Alloggiamento del filtro a sacco singolo PPH serie PPH - Misura n. 2: Ø7"× 32" - 1 pezzo - DN65
