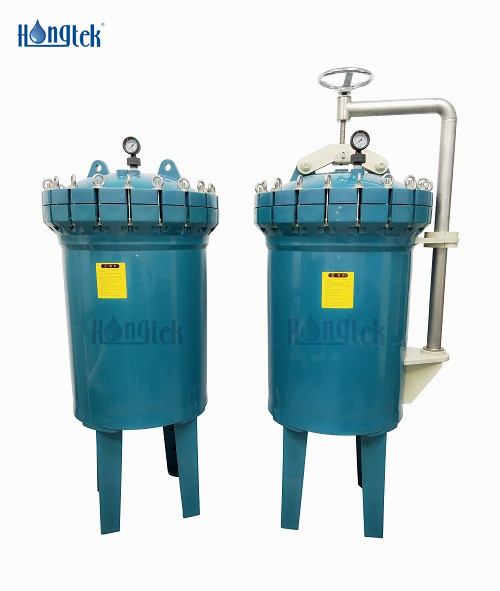

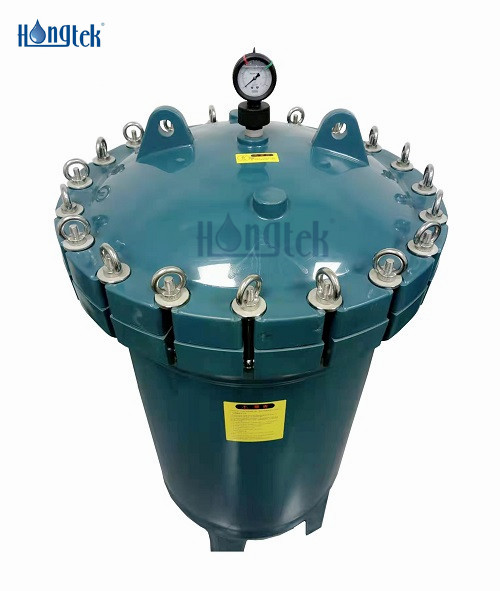

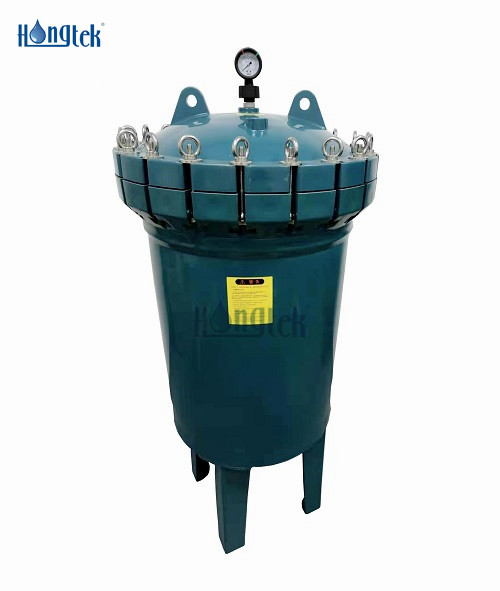

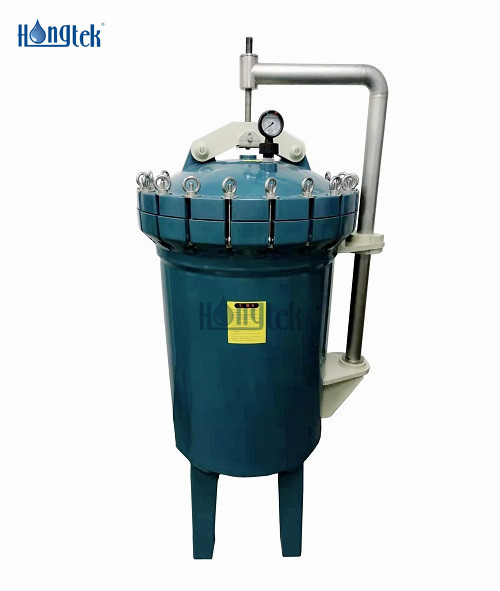

L'alloggiamento del filtro in polipropilene multisacco in plastica PPH della serie PPM è un alloggiamento del filtro in plastica di alta qualità integrato, ovvero un sistema di filtrazione a microfiltrazione sviluppato appositamente per alcuni scenari di filtrazione industriale come liquidi a base acida e fluidi corrosivi che non possono essere utilizzati dall'alloggiamento del filtro in acciaio inossidabile. Per l'alloggiamento del filtro multi-sacchetto PPH viene adottato il metodo di apertura rapida, che è comodo per l'installazione e lo smontaggio e le prestazioni di tenuta sono buone. L'alloggiamento del filtro in plastica multi-sacchetto in PP non ha giunti e giunti di saldatura, senza vicoli ciechi, aspetto liscio, senza incrostazioni e facile da pulire. L'alloggiamento del filtro multisacco PPH ha un'ampia gamma di applicazioni, un'elevata efficienza di filtrazione, una grande portata e una lunga durata, aiutando molti utenti a risparmiare molto sui costi.
| Materiale dell'alloggiamento | PPH (omopolimero di polipropilene) |
| Direzione edilizia | Verticale |
| Dimensioni della borsa | Taglia n. 2: Φ7"x32"L (Φ180x810 mm) |
| Numero di bagaglio | 2 pezzi, 3 pezzi, 4 pezzi |
| Spessore dell'alloggiamento | 22 mm |
| Grado di filtrazione | 1μm - 800μm |
| Connessione | Porta inferiore |
| Tipo di ingresso/uscita | Flangia |
| Dimensioni ingresso/uscita | DN100 |
| Tipo di tenuta | Tappo del bullone oscillante con/senza bilanciere |
| Materiale della guarnizione | Vitone |
● Forte resistenza alla pressione, portata elevata, elevata efficienza di filtrazione e lunga durata
● Buona tenuta, tutti gli anelli di tenuta sono realizzati in gomma al fluoro, che migliora la resistenza alla corrosione
● Adatto per l'installazione di multi-bag di dimensione standard internazionale n. 2 e flangia standard generale internazionale
● La temperatura di esercizio massima dell'alloggiamento del filtro multisacco PPH è 90°C e la pressione di esercizio massima è 1MPa
● L'alloggiamento del filtro multisacco PPH è adatto per acido cloridrico con una concentrazione del 36% e acido solforico con una concentrazione inferiore al 90%
● Desalinizzazione
● Industria dei PCB
● Petrolchimico
● Industria elettronica
● Acque reflue industriali
● Industria galvanica
● Industria farmaceutica
● Industria della stampa e della tintura
Dati operativi per l'alloggiamento del filtro multi-bag PPH
| Massimo. Temperatura | 90°C |
| Massimo. Pressione | 145 PSI (10 bar) |
| Direzione del flusso del liquido | Dal basso verso l'interno e dal basso verso l'esterno |
| Portata | 2 pezzi Dimensioni n. 2 (Φ7"x32"): 80 m³/h |
| 3 pezzi Dimensioni n. 2 (Φ7"x32"): 120 m³/h | |
| 4 pezzi Dimensioni n. 2 (Φ7"x32"): 160 m³/h | |
| Zona di filtraggio | Ciascun sacchetto filtro misura n. 2 (Φ7"x32"): 0,5㎡ |

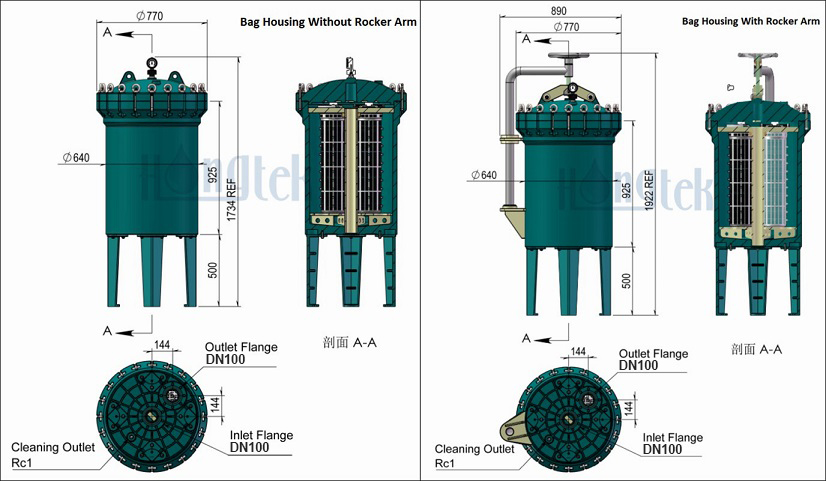

Disegno dell'alloggiamento del filtro PP multi-sacchetto in plastica PPH
Il metodo di sostituzione dei sacchetti filtro dell'alloggiamento del filtro multi-sacchetto PPH
1. Arrestare la pompa, chiudere le valvole di ingresso e di uscita e aprire la valvola di scarico per scaricare il liquido all'interno dell'alloggiamento del filtro a manica.
2. Aprire il coperchio superiore dell'alloggiamento del filtro, estrarre la piastra di pressione interna del coperchio superiore e l'anello di pressione del sacchetto filtro.
3. Rimuovere il sacchetto filtro e pulire tutte le parti dell'alloggiamento del filtro.
4. Reinstallare il nuovo sacchetto filtro e inserire il sacchetto filtro nel cestello interno, in modo che l'imboccatura dell'anello del sacchetto filtro sia vicina alla parete interna dell'alloggiamento del filtro.
5. Posizionare l'anello di pressione dell'alloggiamento del sacchetto filtro verticalmente sopra l'anello del sacchetto filtro e premere l'anello del sacchetto filtro.
6. Posizionare la piastra di pressione interna del coperchio superiore sulla parte superiore del sacchetto filtro e premere l'anello di tenuta in modo piatto.
7. Avvitare il coperchio superiore dell'alloggiamento del filtro a sacco e installare il manometro.
8. Chiudere la valvola di scarico, aprire le valvole di ingresso e uscita, avviare la pompa e il sistema di filtraggio è pronto per funzionare.
| PPM | Dimensioni della borsa | Numero di bagaglio | Dimensioni ingresso/uscita (flangia) | Bilanciere |
|
Serie PPM PPH Alloggiamento del filtro multi-sacchetto |
S2 = Taglia n. 2 (Φ7"x32") | 2 = 2 pezzi | N100 = DN100 | W = Con bilanciere |
| 3 = 3 pezzi | ||||
| 4 = 4 pezzi | T = Senza bilanciere |
Ad esempio:
PPM-S2-3-N100-W
Alloggiamento del filtro multi-sacchetto PPH serie PPM - Misura n. 2: Ø7"× 32" - 3 tondi - DN100 - Con braccio oscillante
Se è necessario un flusso maggiore, è possibile adottare il collegamento in parallelo. Per l'alloggiamento speciale del filtro multi-sacchetto PPH, contattateci per discutere in dettaglio.
