Gli alloggiamenti per filtri in polipropilene a cartuccia multipla in plastica PPH serie PPH compensano l'uso inadeguato degli alloggiamenti a cartuccia multipla in acciaio inossidabile. Poiché nella filtrazione di acidi e alcali forti e di liquidi fortemente corrosivi, non è possibile utilizzare l'alloggiamento del filtro in acciaio inossidabile, quindi l'alloggiamento del filtro a cartuccia in PP ha prestazioni notevolmente superiori. L'alloggiamento della cartuccia multipla PPH è stampato a iniezione in un unico pezzo, senza giunture, senza vicoli ciechi, facile da pulire, buona tenuta, con un design rigoroso a prova di perdite, il filtrato non bypassa, non perde, adatto per l'installazione di vari elementi filtranti di profondità, ha un buon effetto di filtrazione e una lunga durata. L'alloggiamento del filtro multicartuccia PPH è un eccellente sistema di filtraggio di alta qualità, ad alta efficienza, economico e pratico.
| Materiale dell'alloggiamento | PPH (omopolimero di polipropilene) |
| Direzione edilizia | Verticale |
| Tipo di filtro di profondità (OD: 2,5") | Filtro soffiato a fusione in PP |
| Cartuccia a corda ferita | |
| Filtro a cartuccia pieghettata | |
| Lunghezza della cartuccia | 10", 20", 30", 40" |
| Spessore dell'alloggiamento | 16 mm, 22 mm |
| Grado di filtrazione | 0,1μm - 200μm |
| Connessione | Porta laterale, porta inferiore |
| Tipo di ingresso/uscita | Flangia |
| Dimensioni ingresso/uscita | DN40, DN50, DN65, DN80 |
| Tipo di tenuta | Tipo con tappo a vite, tipo con bullone oscillante |
| Materiale della guarnizione | Vitone |
● All-match: standard internazionale per le flange di ingresso e uscita
● Nessun versamento: interno liscio e buon design di tenuta, nessun liquido residuo nel filtro
● Resistenza all'alta pressione: pressione massima di esercizio 10 bar, temperatura di esercizio 90℃
● Buona tenuta: tutti gli anelli di tenuta sono realizzati in gomma fluorurata, che migliora la resistenza alla corrosione
● Funzionamento conveniente: apertura rapida e facile installazione e smontaggio, materiali di consumo dell'elemento filtrante facili da sostituire
● Resistenza agli acidi e agli alcali: adatto per una concentrazione del 36% di acido cloridrico, una concentrazione inferiore al 90% di acido solforico
● Canna senza giunture: l'alloggiamento e le flange sono stampati a iniezione in una sola volta, senza giunture, con un aspetto liscio e senza punti di perdita.
● Industria dei PCB
● Placcatura dei metalli
● Apparecchiature LED
● Elaborazione della pozione
● Industria chimica
● Inchiostri e rivestimenti
● Trattamento delle acque reflue
● Filtrazione di soluzioni acido-base
Dati operativi per l'alloggiamento del filtro PP multicartuccia PPH
| Massimo. Temperatura | 90°C |
| Massimo. Pressione | 116 PSI (8 bar) |
| Direzione del flusso del liquido | Lato dentro e fuori |
| Dal basso verso l'interno e dal basso verso l'esterno |
5 filtri a cartuccia pieghettata in PP da 20" installati nell'alloggiamento multi-cartuccia PPH

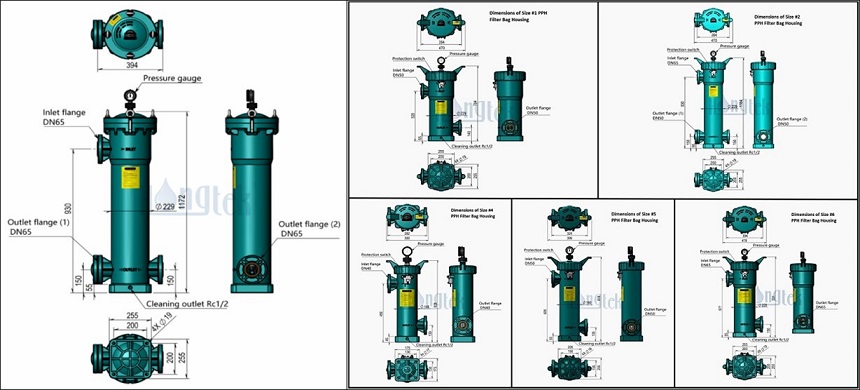

Disegno dell'alloggiamento del filtro PP a cartuccia multipla in plastica PPH
● Nessuna perdita laterale, buone prestazioni di tenuta, facilità di installazione, manutenzione e sostituzione degli elementi filtranti.
● Forte resistenza alla corrosione, adatto per l'uso in ambienti con acidi forti, alcali forti e alte temperature.
● In base alle esigenze dell'utente, il coperchio superiore dell'alloggiamento del filtro PPH può scegliere il tipo con tappo a vite o con tappo oscillante.
● Le guarnizioni inferiore e superiore dell'alloggiamento del filtro possono essere modificate in base agli elementi filtranti di profondità da 10 pollici, 20 pollici e 30 pollici.
● L'alloggiamento del filtro PPH viene modificato in base al guscio dell'alloggiamento del filtro a sacco per adattarsi a vari scenari di filtrazione che richiedono l'uso di filtri di profondità.
● A seconda del flusso richiesto e di cartucce filtranti di diverse lunghezze, si consigliano diversi tipi di elementi filtranti e alloggiamenti di filtri di diverse altezze per un abbinamento flessibile.

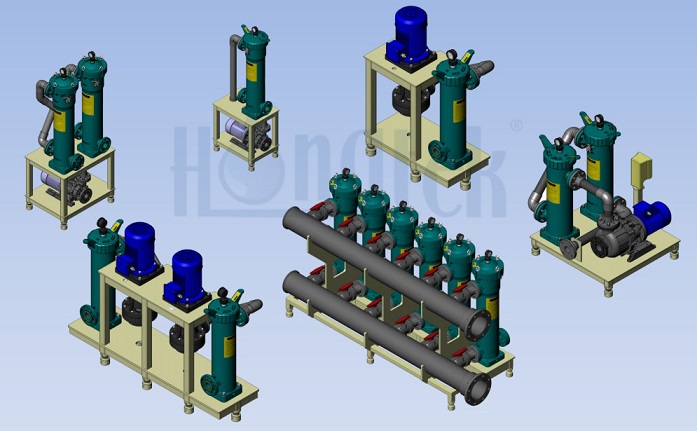

Riferimento per l'installazione dell'alloggiamento del filtro a cartuccia PPH

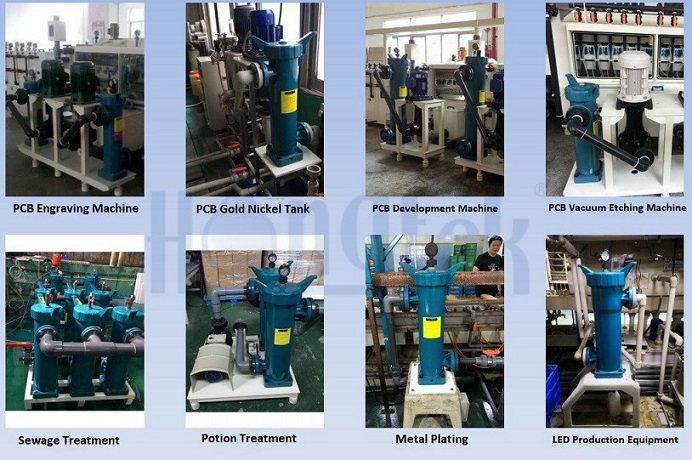

Applicazione dell'alloggiamento del filtro PP a cartuccia multipla in plastica PPH
| PPF | Tipo di cartuccia | Lunghezza della cartuccia | Numero di cartucce | Tipo di tenuta | Dimensioni ingresso/uscita (flangia) |
|
Serie PPF Alloggiamento del filtro multicartuccia PPH |
M = filtro soffiato a fusione in PP | 10 = 10" | 3 = 3 pezzi | C = Tipo con tappo a vite | N40 = DN40 |
| 5 = 5 pezzi | |||||
| 20 = 20" | 25 = 25 pezzi | N50 = DN50 | |||
| W = Cartuccia a corda avvolta | 30 = 30 pezzi | ||||
| 30 = 30" | 35= 35 pezzi | N65 = DN65 | |||
| 40=40 pezzi | B = Tipo con bullone oscillante | ||||
| E = Filtro a cartuccia pieghettata | 40 = 40" | 45= 45 pezzi | N80 = DN80 | ||
| 50= 50 pezzi |
Ad esempio:
PPF-M-30-5-C-N65
Alloggiamento filtro multicartuccia PPH serie PPF - Filtro soffiato a fusione in PP - 30" - 5 pezzi - Tipo con bullone oscillante - DN65
Esistono molti tipi di alloggiamenti per filtri multicartuccia, contattare il nostro team di vendita per esigenze specifiche.
