Le cartucce filtranti pieghettate in PP assoluto della serie APC sono cartucce pieghettate in PP di elevata purezza progettate per l'uso nella maggior parte delle applicazioni in cui è necessaria una filtrazione pieghettata con valore assoluto. Il filtro pieghettato assoluto in PP da 10 pollici contiene 6,5 piedi quadrati di materiale filtrante, fornendo una superficie maggiore rispetto alle normali cartucce filtranti pieghettate. La cartuccia pieghettata in PP assoluto di elevata purezza è di grande valore con eccellente capacità di trattenere lo sporco, lunga durata e costanza delle prestazioni.
I filtri pieghettati Absolute in PP sono costruiti con materiali PP avanzati al 100% e assemblati mediante apparecchiature di incollaggio termico ad alta tecnologia. Le cartucce pieghettate in PP assoluto sono offerte con efficienza di ritenzione Beta 5000 (al 99,98%) a tasso assoluto. Le cartucce filtranti pieghettate assolute hanno un'ampia compatibilità chimica grazie all'uso di materiali in polipropilene al 100% conformi alla FDA, quindi la cartuccia filtrante pieghettata assoluta è la scelta ideale per una filtrazione efficiente delle industrie critiche.
| Filtra contenuti multimediali | Polipropilene |
| Lunghezza | 5", 9,75", 9,8", 10", 20", 30", 40" |
| Diametro esterno | 2,75 pollici (70 mm) |
| Grado di filtraggio | 0,1 μm, 0,22 μm, 0,45 μm, 0,65 μm, 0,8 μm, 1 μm, 2 μm, 3 μm, 5 μm, 10 μm, 20 μm, 30 μm, 40 μm, 50 μm, 60 μm |
| Nucleo | Polipropilene, Acciaio inossidabile |
| Supporto/Drenaggio | Polipropilene |
| Guarnizione/O-ring | Silicone, EPDM, Viton, NBR, Viton incapsulato in Teflon |
| Tappo/gabbia terminale | Polipropilene |
| Tipo di estremità | DOE, 222/Piatto, 222/Piatto, 226/Piatto, 226/Piatto, 215/Piatto, 215/Piatto |
● Elevata superficie, con conseguente bassa pressione ed eccellente capacità di trattenere lo sporco
● Ampia compatibilità chimica utilizzando materiale in polipropilene al 100% per soddisfare i requisiti FDA
● Le cartucce filtranti pieghettate in PP hanno un grado di rimozione assoluto per prestazioni costanti e affidabili
● Assemblato mediante apparecchiature di incollaggio termico ad alta tecnologia, non adesivo e testato con integrità al 100%.
● Le cartucce pieghettate in PP assoluto sono offerte con efficienza di ritenzione assoluta Beta 5000 (al 99,98%)
| Cibo e bevande | Acqua di processo | Acqua deionizzata |
| Prodotti chimici raffinati | Prefiltrazione R.O | Prodotti chimici per la placcatura |
| Acque reflue | Semiconduttore | Prodotti farmaceutici |
Dati operativi per cartucce filtranti pieghettate PP assolute
| Temperatura operativa massima | 80 ℃ (176 ℉) |
| Massimo. Pressione differenziale | 4,8 bar a 20 ℃ (70 psi a 68 ℉) |
| 3,4 bar a 50 ℃ (50 psi a 122 ℉) | |
| 1,4 bar a 80 ℃ (20 psi a 176 ℉) | |
| Massima pressione inversa | 40 psid a 70 °F (2,8 bar a 21 °C) |
| Pressione differenziale di sostituzione consigliata | ΔP 35 psi |
| Acqua calda filtrata | 80˚C per 30 min |
| Tempo di temperatura di sterilizzazione | 121˚C (250˚F) per 30 minuti, più cicli |

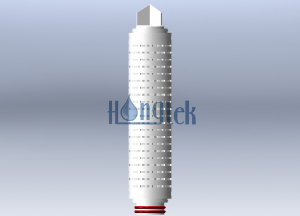

| Disegno 3D per cartucce filtranti pieghettate Absolute in PP | ||||
 |
● Multistrato pieghettato, bassa caduta di pressione, elevata capacità di impurità e lunga durata ● Integrità testata al 100%, il nucleo interno e la gabbia esterna rafforzano la capacità di alta pressione di flusso ● Le tecniche di saldatura termica garantiscono che le cartucce filtranti pieghettate Absolute PP non presentino perdite laterali ● L'ampia superficie consente un'elevata portata e una maggiore capacità di trattenere lo sporco rispetto ai normali filtri di profondità |
|||
|

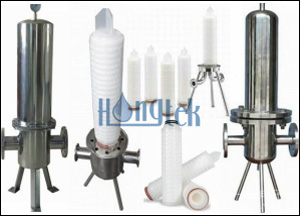

Esempio di installazione per cartucce filtranti pieghettate Absolute in PP | ||||
 |
● Prodotto in lunghezze continue fino a 40 pollici ● Guida facile da installare per risparmiare tempo e manodopera ● Molti tipi di cappucci terminali sono adatti per alloggiamenti di filtri standard ● Ampia gamma di compatibilità chimica utilizzata nei campi di prefiltrazione ● Vari materiali per guarnizioni/O-ring compatibili con una varietà di fluidi ● È possibile realizzare speciali filtri pieghettati assoluti in PP, come il nucleo interno in acciaio inossidabile |
|||

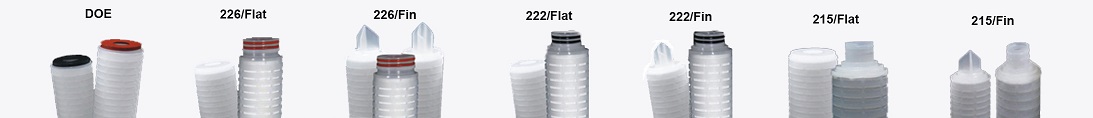

Tappi terminali delle cartucce filtranti pieghettate in PP assoluto
| APC | Lunghezza | Classificazione in micron | Fine limite | Guarnizione/O-ring | Sommatori |
|
Serie APC Cartucce filtranti pieghettate in PP assoluto |
5 = 5" | 0,1 = 0,1μm | A = Double Open End (DOE) | S = Silicone | T = Gabbia in PP più spessa |
| 0,22 = 0,22μm | |||||
| 9,75 = 9,75" | 0,45 = 0,45μm | B = 222/Piatto(SOE) | |||
| 0,65 = 0,65μm | E = EPDM | ||||
| 9,8 = 9,8" | 0,8 = 0,8μm | C = 222/Fin(SOE) | |||
| 1 = 1μm | I = Tappo terminale con inserto in acciaio inossidabile | ||||
| 10 = 10" | 2 = 2μm | D = 226//Piatto(SOE) | N = NBR | ||
| 3 = 3μm | |||||
| 20 = 20" | 5 = 5μm | F = 226/Fin(SOE) | |||
| 10 = 10μm | V = Viton | ||||
| 30 = 30" | 20 = 20μm | G = 215/Piatto(SOE) | S = Nucleo in acciaio inossidabile | ||
| 30 = 30μm | |||||
| 40 =40" | 40 = 40μm | H = 215/Aletta(SOE) | T = Viton incapsulato in Teflon | ||
| 50 = 50μm | |||||
| 60 = 60μm |
Ad esempio:
APC-20-5-A-S
Cartucce filtranti pieghettate assolute in PP serie APC - 20" - 5μm - Doppia estremità aperta (DOE) - Guarnizione in silicone
