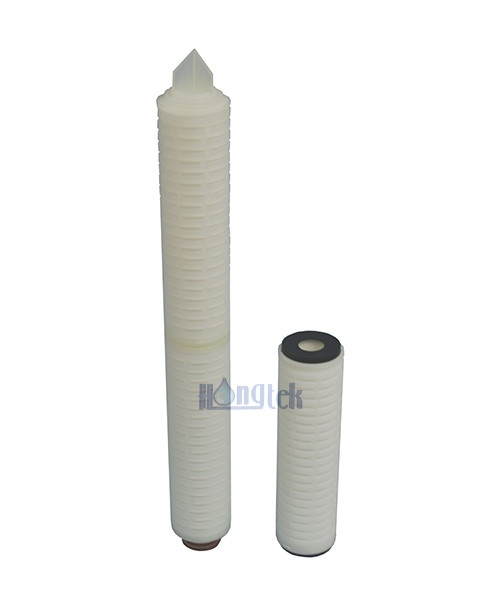

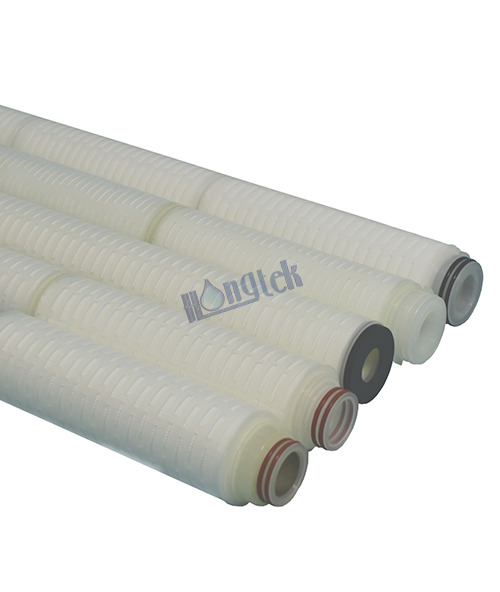

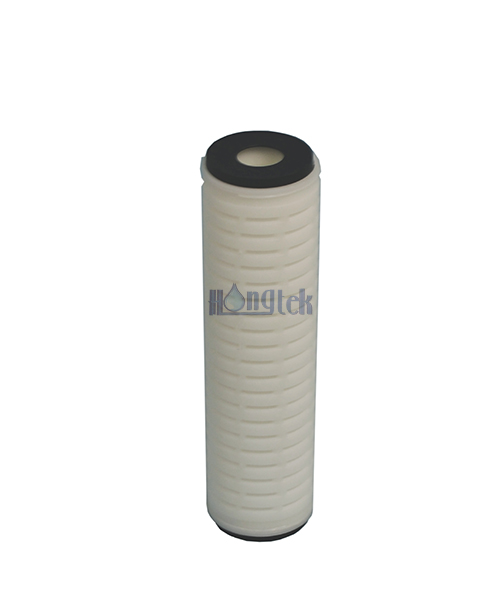

I filtri a cartuccia pieghettati PP nominali della serie PCF sono realizzati con un supporto in fibra di polipropilene. I filtri a cartuccia pieghettati in PP forniscono un'eccellente efficienza di filtrazione e compatibilità chimica in un'ampia gamma di applicazioni del processo di filtrazione dei liquidi.
La costituzione delle cartucce filtranti pieghettate nominali in PP adotta tecniche di saldatura termica per sigillare tutti i componenti, quindi non si verificano perdite laterali, ottimizzando così l'integrità al 100% della cartuccia pieghettata in PP. Le cartucce filtranti pieghettate in PP hanno un'ampia superficie che consente una maggiore portata del sistema e una maggiore capacità di trattenere lo sporco rispetto ai filtri di profondità. Le cartucce pieghettate in PP sono ampiamente utilizzate nel campo della prefiltrazione che richiede elevata purezza.
| Filtra contenuti multimediali | Polipropilene |
| Lunghezza | 5", 9,75", 9,8", 10", 20", 30", 40" |
| Diametro esterno | 2,75 pollici (70 mm) |
| Grado di filtraggio | 0,1 μm, 0,22 μm, 0,45 μm, 0,65 μm, 0,8 μm, 1 μm, 2 μm, 3 μm, 5 μm, 10 μm, 20 μm, 30 μm, 40 μm, 50 μm, 60 μm |
| Nucleo | Polipropilene |
| Supporto/Drenaggio | Polipropilene |
| Guarnizione/O-ring | Silicone, EPDM, Viton, NBR, Viton incapsulato in Teflon |
| Tappo/gabbia terminale | Polipropilene |
| Tipo di estremità | DOE, 222/Piatto, 222/Piatto, 226/Piatto, 226/Piatto, 215/Piatto, 215/Piatto |
● Le cartucce pieghettate in polipropilene sono materiali a selezione rigorosa secondo lo standard FDA
● Le cartucce pieghettate in PP hanno una bassa caduta di pressione, un'elevata capacità di impurità e una lunga durata
● I filtri a cartuccia pieghettati in PP sono prodotti in camere bianche, mantenendo un ambiente altamente pulito
● Struttura multistrato, buona efficienza di filtrazione e prestazioni costanti per un'ampia gamma di applicazioni
● I componenti dei filtri pieghettati in PP sono assemblati in condizioni completamente sigillate mediante legame termico, privi di leganti
| Cosmetici | Acquaforte | Industria petrolifera |
| Prodotti chimici | Cibo e bevande | Filtraggio dei medicinali |
| Semiconduttore | Prefiltrazione per RO/DI | Vernici e rivestimenti |
Dati operativi per i filtri a cartuccia pieghettati PP nominali serie PCF
| Temperatura operativa massima | 80 ℃ (176 ℉) |
| Massimo. Pressione differenziale | 4,8 bar a 20 ℃ (70 psi a 68 ℉) |
| 3,4 bar a 50 ℃ (50 psi a 122 ℉) | |
| 1,4 bar a 80 ℃ (20 psi a 176 ℉) | |
| Massima pressione inversa | 40 psid a 70 °F (2,8 bar a 21 °C) |
| Pressione differenziale di sostituzione consigliata | 2,4 bar (35 psid) |
| Tempo di temperatura di sterilizzazione | 121 °C (250 °F) per 30 minuti a 1,0 bar (14 psi) |
Tasso di caduta di pressione per filtri a cartuccia pieghettata in PP da 10".
| Disegno 3D per filtri a cartuccia pieghettata in PP | ||||||||||
 |
● Le tecniche di saldatura termica assicurano che le cartucce filtranti pieghettate in PP non presentino perdite laterali ● Multistrato pieghettato, bassa caduta di pressione, elevata capacità di impurità e lunga durata ● Integrità testata al 100%, il nucleo interno e la gabbia esterna rafforzano la capacità di alta pressione di flusso ● Ampia superficie che consente un'elevata portata e una maggiore capacità di trattenere lo sporco rispetto ai normali filtri di profondità |
|||||||||
| Esempio di installazione per filtri a cartuccia pieghettata in PP | ||||||||||
 |
● Prodotto in lunghezze continue fino a 40 pollici e con diversi gradi di filtrazione ● Ampio range di compatibilità chimica utilizzato in campi di prefiltrazione con portate elevate ● È possibile realizzare filtri speciali a cartuccia pieghettata in PP, come lunghezze speciali e nucleo interno in acciaio inossidabile ● Vari cappucci terminali adatti per alloggiamenti di filtri standard, facili da installare aiutano a risparmiare tempo e manodopera |
|||||||||

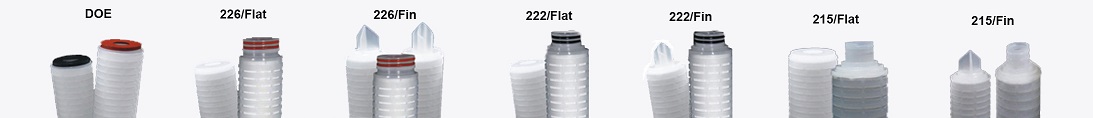

Cappucci terminali dei filtri a cartuccia pieghettati in PP
| PCF | Lunghezza | Classificazione in micron | Tappo finale | Guarnizione/O-ring | Sommatori |
| Serie PCF Filtri nominali a cartuccia pieghettata in PP |
5 = 5" | 0,1 = 0,1μm | A = Doppia estremità aperta (DOE) | S = Silicone | K = gabbia in PP più spessa |
| 0,22 = 0,22μm | |||||
| 9,75 = 9,75" | 0,45 = 0,45μm | B = 222/Piatto(SOE) | |||
| 0,65 = 0,65μm | E = EPDM | ||||
| 9,8 = 9,8" | 0,8 = 0,8μm | C = 222/Fin(SOE) | |||
| 1 = 1μm | I = Tappo terminale inserto in acciaio inossidabile | ||||
| 10 = 10" | 2 = 2μm | D = 226/Piatto(SOE) | N = NBR | ||
| 3 = 3μm | |||||
| 20 = 20" | 5 = 5μm | F = 226/Aletta(SOE) | |||
| 10 = 10μm | V = Vitone | ||||
| 30 = 30" | 20 = 20μm | G = 215/Piatto(SOE) | S = nucleo in acciaio inossidabile | ||
| 30 = 30μm | |||||
| 40 = 40" | 40 = 40μm | H = 215/Aletta(SOE) | T = Viton incapsulato in teflon | ||
| 50 = 50μm | |||||
| 60 = 60μm |
Ad esempio:
PCF-10-1-B-S
Filtri a cartuccia pieghettata PP nominali serie PCF - 10" - 1μm - 222/Piatto(SOE) - O-ring in silicone
